简介

Tinyram是一个简单的RISC随机存取机器，具有字节寻址的random-accessmemory和inputtapes。TinyRAM有两个变体：一个遵循哈佛架构，一个遵循冯诺依曼架构(本文我们主要讨论冯诺依曼架构)。

简明计算完整性和隐私研究项目构建了证明TinyRAM程序正确执行的机制，而TinyRAM的设计是为了在这种情况下提高效率。它在“拥有足够表达能力”和“足够简约”这两个对立面之间取得平衡：

?当从高级编程语言编译时，有足够的表达能力来支持简短高效的汇编代码。

?小指令集，指令通过运算电路简单验证，利用SCIPR的算法和密码机制实现高效验证。

本文对于tinyram不再进行重复介绍，会对上一篇文章进行补充，然后重点是指令介绍和电路约束介绍。tinyram基础介绍可以参考我们团队上一篇文章：深入理解TinyRam

Tinyram指令集

Tinyram总共有29个指令，每条指令都由一个操作码和最多三个操作数组成。一个操作数可以是一个寄存器的名称。除非特别说明，否则指令不会单独修改flag。每条指令默认将pc增加i(i%2^W),对于vnTinyram来说i=2W/8。

一般来说，第一个操作数是指令计算的目标寄存器，其他的操作数指定指令需要的参数，最后，所有指令都需要机器的一个周期来执行。

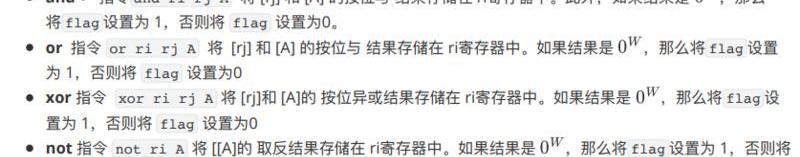

位操作

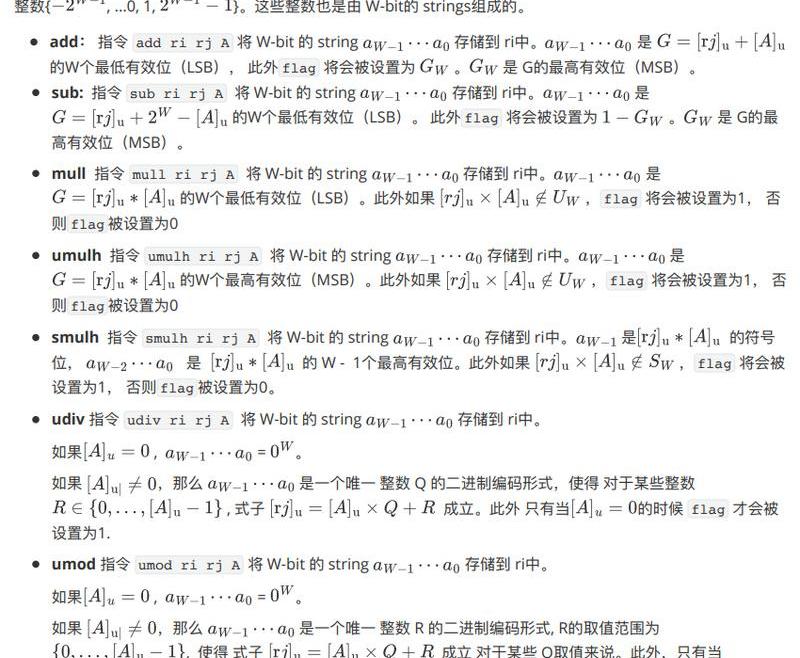

整数操作

这些是各种无符号和有符号的整数操作。在每种情况下，如果发生算术溢出或错误，flag被设置为1，否则被设置为0。

shift操作

??shl?指令?shlrirjA?将左移位ubit得到的W位string存储在ri寄存器中。移位后的空白位置被填充为0。此外flag被设置为的最高有效位。

??shr?指令?shrrirjA?将右移位ubit得到的W位string存储在ri寄存器中。移位后的空白位置被填充为0。此外flag被设置为的最低有效位。

新火科技旗下MPC自托管平台Sinohope推出Start-up扶持计划，BeWater首批加入合作:据官方消息，Web3开发者社区BeWater近日宣布，该平台组织的Web3创新大赛获奖项目将入选新火科技旗下MPC自托管平台Sinohope新推出的Start-up扶持计划。获奖项目将享有Sinohope提供的每月价值数千美金的企业级服务定制，Sinohope还将为获奖项目开放使用企业级MPC钱包、自动化 AML&KYT 流程、全链协议和币种访问、定制化功能开发等多项服务。

作为新火科技新近推出的重点产品，Sinohope致力于为每个机构打造专属的数字资产自托管平台。Sinohope通过采用MPC-CMP技术支持用户分布式管理私钥分片与协同签名解决私钥单点风险，有效增加透明性和易用性。近期，为进一步助力早期项目发展，Sinohope推出Start-up扶持计划，面向万千开发者和早期项目提供专属服务，入选扶持计划的项目将享受新火科技提供的一系列扶持政策。[2023/6/14 21:35:53]

比较操作

比较操作中的指令每一个都不会修改任何寄存器；比较的结果存储在flag中。

move操作

??mov?指令?movriA?将存储到ri寄存器中。

??cmov?指令?cmovriA?如果flag=1，将存储到ri寄存器中。否则ri寄存器的值不会改变。

Jump操作

这些jump和条件jump指令都不会修改寄存器和?flag?但是会修改?pc。

??jmp?指令?jmpA?将存储到pc中。

??cjmp?指令?cjmpA?在?flag?=1的条件下将存储到pc中，否则pc自增1。

??cnjmp?指令?cnjmpA?在?flag?=0的条件下将存储到pc中，否则pc自增1。

Memory操作

这些是简单的memoryload和store操作，其中memory的地址由立即数或寄存器的内容确定。这些是tinyram中唯一的寻址方式。。

Beosin：Jumpnfinance项目发生Rugpull，涉及金额约115万美元:金色财经报道，据Beosin EagleEye平台监测显示，Jumpnfinance项目Rugpull。攻击交易为0x48333962e6e946748a26d6222db95ce97e76c9ed3917123a7c9f2731f896b72c。Beosin安全团队分析发现攻击者首先调用0xe156合约的0x6b1d9018()函数，提取了该合约中的用户资产，存放在攻击者地址上（0xd3de02b1af100217a4bc9b45d70ff2a5c1816982）。目前被盗资金中2100 BNB ($581,700)已转入Tornado.Cash，剩余部分2,058 BNB（$571,128）还存放在攻击者地址，Beosin安全团队将持续跟踪。Beosin Trace将对被盗资金进行持续追踪。[2022/10/10 12:51:13]

输入操作

该指令是唯一一个访问两个tapes中的任意一个的指令。第0个tape用于primary输入，第1个tape用户auxiliary输入。

输出操作

该指令表示程序已经完成了计算，因此不能再允许其他操作。

指令集约束

Tinyram采用R1CS约束形式进行电路约束，具体形式如下：

一个R1CS约束，可以有a，b,c三个linear_combination表示，一个R1CS系统中的所有变量的赋值，可以分为两个部分：primaryinput和auxilaryinput。Primary就是我们经常说的“statement”。auxiliary就是“witness”。

一个R1CS约束系统包含多个R1CS约束。每个约束的向量长度是固定的。

Tinyram在libsnark的代码实现中大量使用了一些定制gadgtes来表述vm的约束以及opcode执行和memory的约束。具体代码在gadgetslib1/gadgets/cpu_checkers/tinyram文件夹下。

《Vogue》Singapore发行限量NFT系列“Every Body”:4月25日消息，时尚杂志《Vogue》Singapore宣布推出限量NFT项目“EveryBody”，该杂志将选择五位数字艺术家的十件作品铸造NFT，每件艺术品NFT数量仅为50枚。

据悉，总计500枚“EveryBody”NFT将于美国东部标准时间5月5日上午8点上架OpenSea。[2022/4/25 14:48:20]

位操作约束

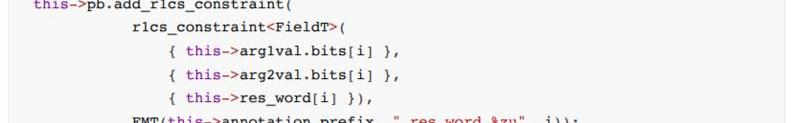

??and?约束公式：

and的R1CS约束将参数1和参数2以及计算结果逐bit位进行乘法计算验证，约束步骤如下：

1.计算过程约束，代码如下：

2.结果编码约束

3.计算结果非全0约束

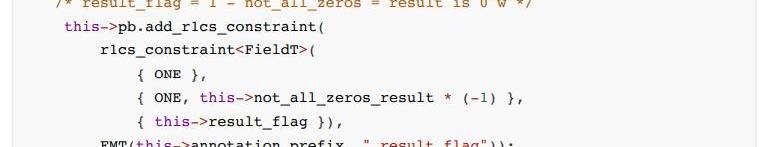

4.flag约束

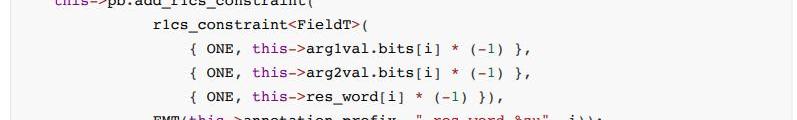

??or?约束公式：

具体约束步骤如下：

1.计算过程约束，代码如下：

2.结果编码约束

3.计算结果非全0约束

4.flag约束

??xor?约束公式：

CZ接受FOX Business新闻访谈，声明“欢迎良好的监管”:1月13日消息，币安 CEO CZ接受 FOX Business 电视台的新闻访谈。CZ表示，我们通常欢迎促进创新的良好监管。[2022/1/13 8:46:35]

具体约束步骤如下：

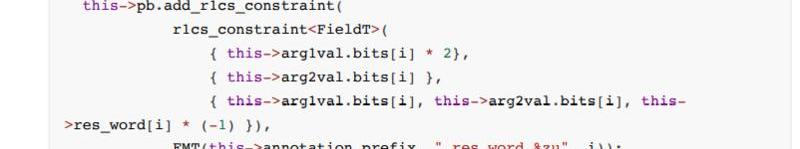

1.计算过程约束，代码如下：

步骤2，3，4同上

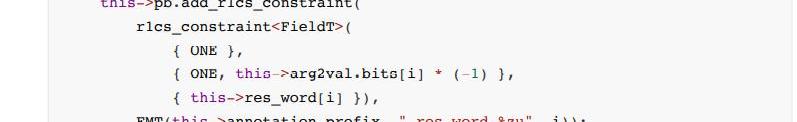

?not?约束公式：

具体约束步骤如下：

步骤2，3，4同上

整数操作约束

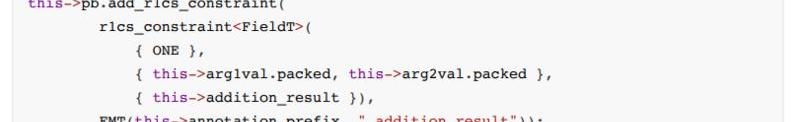

?add：?约束公式：

具体约束步骤如下：

1.计算过程约束，代码如下：

2.解码结果约束和boolean约束

3.编码结果约束

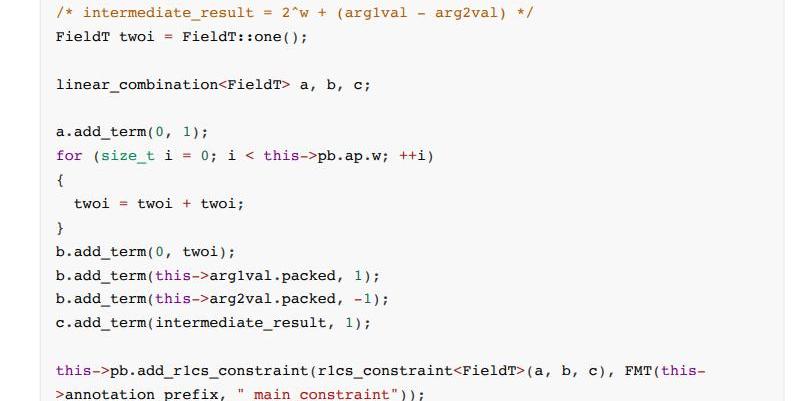

?sub:?约束公式：sub约束比add稍微复杂一些，采用了一个中间变量表示a-b的结果，同时为了保证结果计算表示为正整数和符号的形式，给结果加上了2^w。具体约束步骤如下：

1.计算过程约束

2.解码结果约束和boolean约束

Vogue Singapore与NFKings Productions等达成合作:8月19日消息，《Vogue》新加坡版将推出一系列盲盒，该盲盒由Vogue Singapore和Robot Playground Media共同设计并概念化，并与NFT平台Brytehall和NFKings Productions达成合作，其中包含描绘10个城市日出时刻的NFT艺术作品，获得整个系列NFT的收藏家将通过隐藏链接被引导到基于币安智能链的去中心化平台RARA，有机会购买第11版和限量版新加坡日出NFT，完成完整的VogueSingaporeMysteryBox套装。（VogueSingapore官网）[2021/8/19 22:24:59]

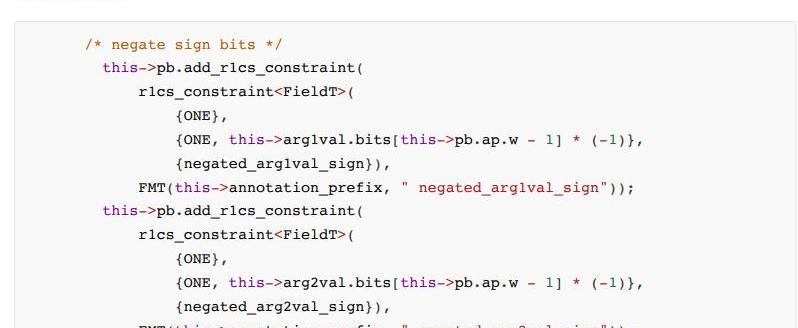

3.符号位约束

?mull?、umulh、smulh?约束公式：

mull相关的约束都涉及以下几个步骤

1.计算乘法约束

2.计算结果编码约束

3.计算结果flag约束

?udiv?、umod?约束公式：

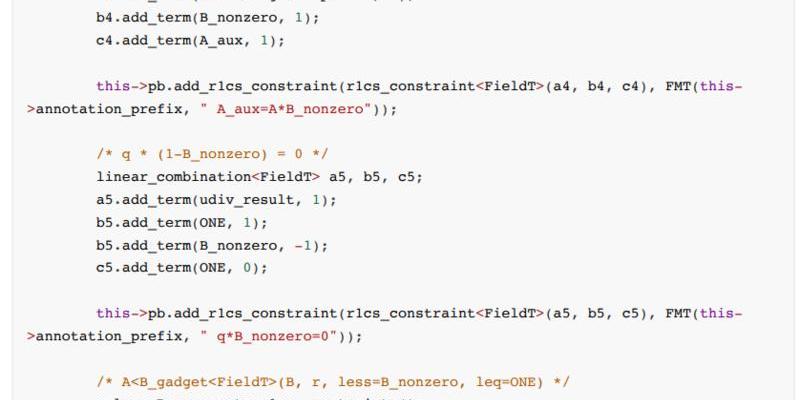

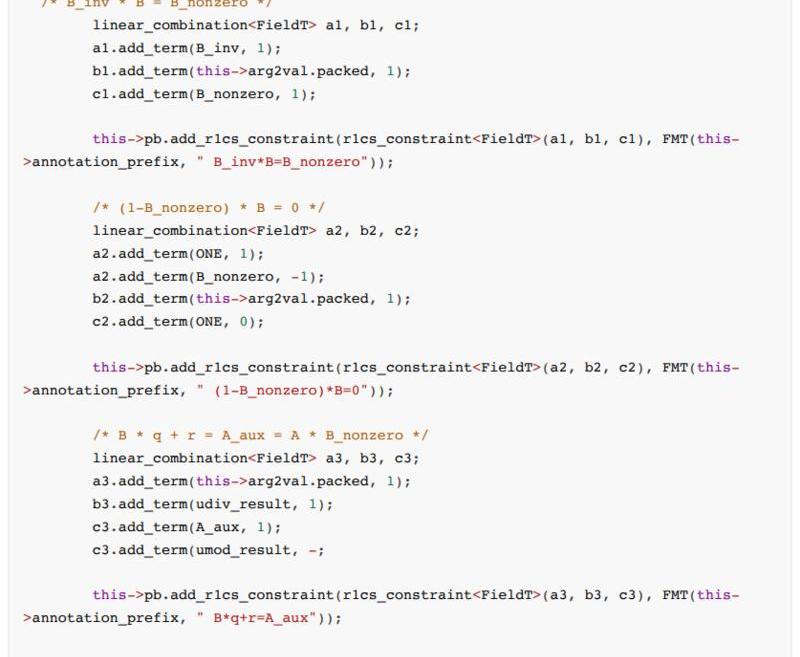

B为除数，q商，r为余数。余数与需要满足不能超过除数的条件。具体约束代码如下：

shift操作约束

??shl、shr?约束公式

比较操作

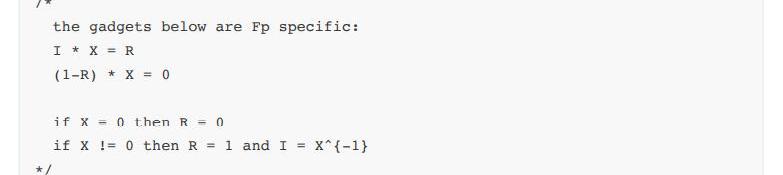

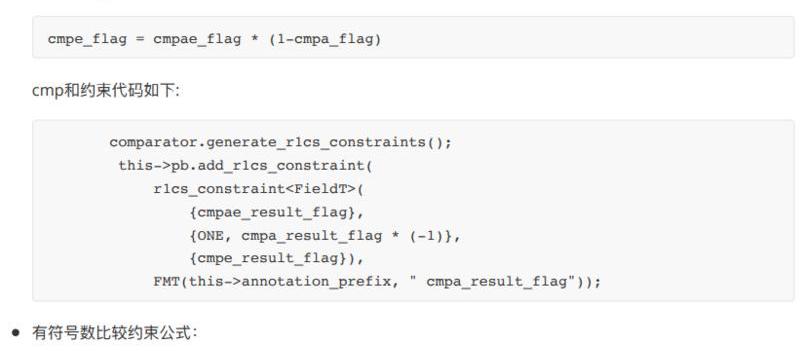

比较操作中的指令每一个都不会修改任何寄存器；比较的结果存储在flag中。比较指令包含cmpe、?cmpa?、cmpae、cmpg、cmpge?。比较指令可以分为两类，分别为有符号数的比较和无符号数比较，两者约束过程核心都利用了libsnark中实现的comparison_gadget。

其他剩余过程跟有符号数比较约束相同

move操作约束

??mov?约束公式：

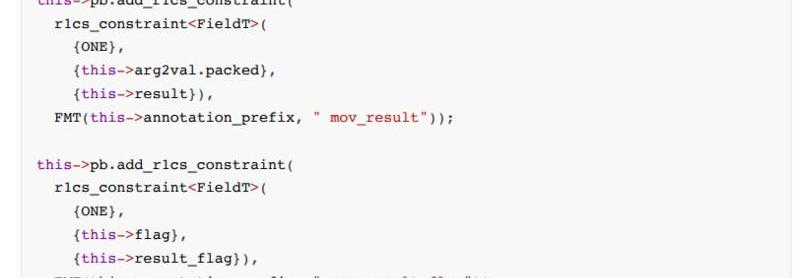

mov的约束比较简单，只需要确保将存储到ri寄存器中，由于mov操作没有修改flag，所以约束需要确保flag的值没有产生变化。约束代码如下：

??cmov?约束公式：

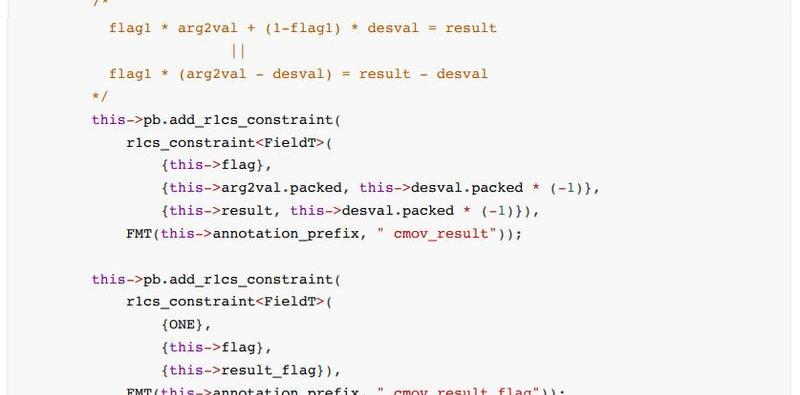

cmov的约束条件比mov复杂一些，主要mov的行为跟flag值的变化有关系，同时cmov不会修改flag，所以约束需要确保flag的值没有变化，cmov的代码如下：

Jump操作约束

这些jump和条件jump指令都不会修改寄存器和?flag?但是会修改?pc。

??jmp

Jmp操作约束pc值与指令执行结果一致，具体约束代码如下：

??cjmp

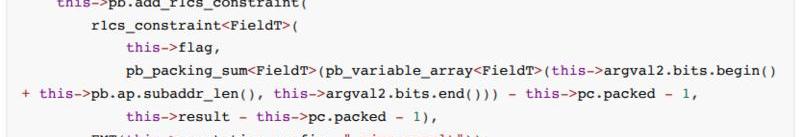

cjmp根据flag条件进行跳转，flag=1进行跳转，否则pc自增1

约束公式如下：

约束代码如下：

??cnjmp

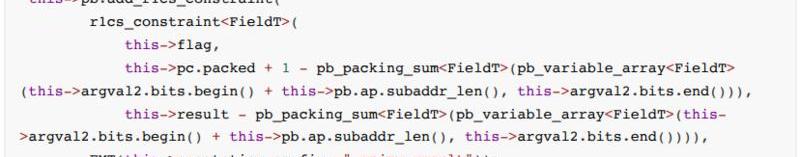

cnjmp根据flag条件进行跳转，flag=0进行跳转，否则pc自增1

约束公式如下：

约束代码如下：

Memory操作约束

这些是简单的memoryload和store操作，其中memory的地址由立即数或寄存器的内容确定。这些是tinyram中唯一的寻址方式。。

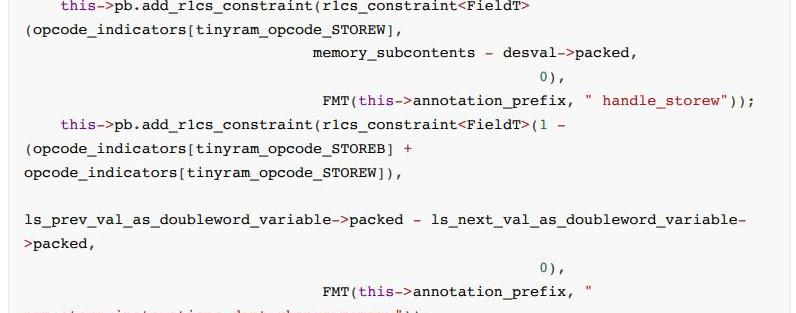

??store.b?和?store.w

对于store.w取整个arg1val的值，对于store.b操作码只会取arg1val的必要部分，约束代码如下:

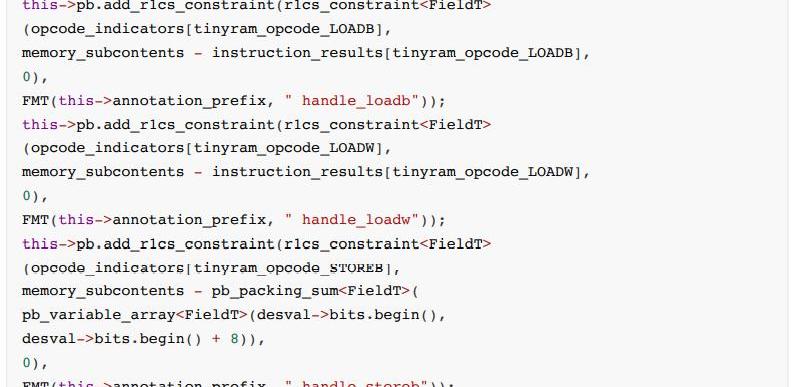

??load.b?和?load.w

这两个指令我们要求从内存中加载的内容被存储在instruction_results中，约束代码如下：

输入操作约束

??read

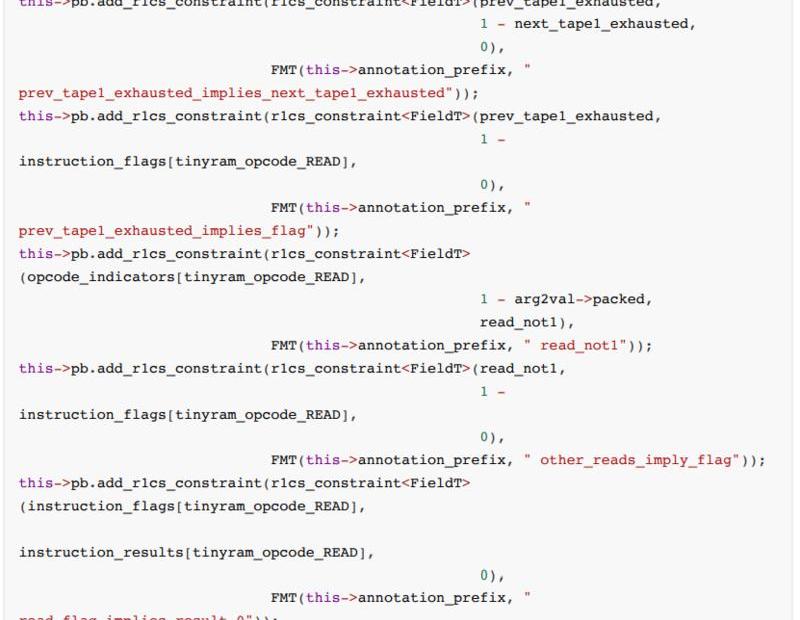

read操作跟tape有关，具体的约束规则是：

1.上一个tape中的内容被读完，没有内容可读，不会读取下一个tape。

2.上一个tape中的内容被读完，没有内容可读，flag被设置为1

3.如果当前执行的指令是read,那么read读取到的内容和tape输入内容一致

4.从tape1以外的地方读取内容，flag被设置为1

5.result为不为0，意味着flag为0

约束代码：

输出操作约束

该指令表示程序已经完成了计算，因此不能再允许其他操作

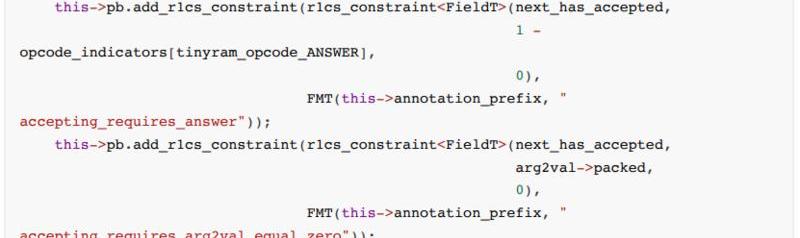

??answer

当程序的输出值被接受，has_accepted会被设置为1，程序返回值能够被正常接受意味着当前的指令为answner以及arg2value为0。

约束代码如下：

其他

当然除了上述提到的一些指令相关的约束外，tinyram还有一些pc一致性、参数编解码、内存检查等各种约束。这些约束通过R1CS系统组合起来构成一个完成的tinyram约束系统。所以这也是R1CS形式的tinyram生成约束数量较多的根本原因。

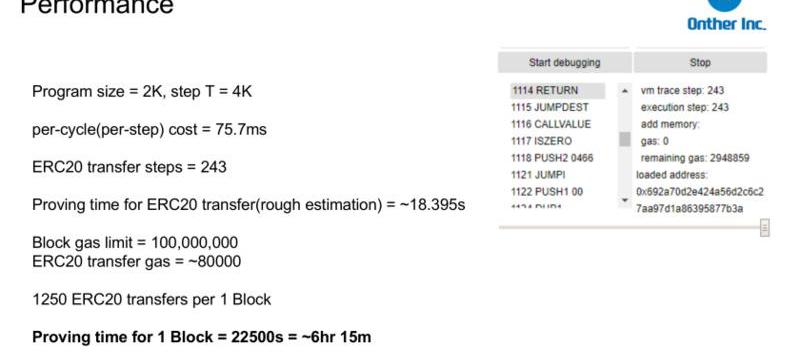

这里引用一个tinyram介绍ppt的图片，展示一个ERC20transfer用tinyram生成证明需要的时间消耗。

从上图的例子可以得出结论：使用vnTinyram+zk-SNARKs验证所有EVM操作是不可能的，只适合验证少量的指令的计算验证，可以使用vnTinyram验证EVM的部分计算类型的opcode。
