引言

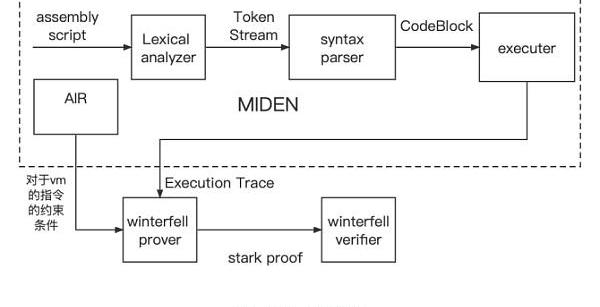

miden是一个基于strark技术的zkvm实现方案。它的底层是基于winterfell这个zkp库来生成stark证明和对证明进行验证。下图1中虚线部分是Miden实现的主要功能。可以看出，主要有三个组件构成。

1.一套词法语法编译器,下图1中的lexicalanalyzer和syntaxparser。它们可以将miden定义的汇编指令编程成codeblock和block中包含的opcode和opvalue。

2.一套指令的执行器，下图1中的executor。它负责按照定义的规则执行codeblock和block中包含的opcode及opvalue。执行结果为用于生成证明的executiontrace。

3.一套符合stark证明要求的AIR(代数中间表示)，下图1中的AIR。用来对miden的虚拟机执行过程进行约束。

AIR结构设计图

AIR的约束分为stack和decoder两部分：

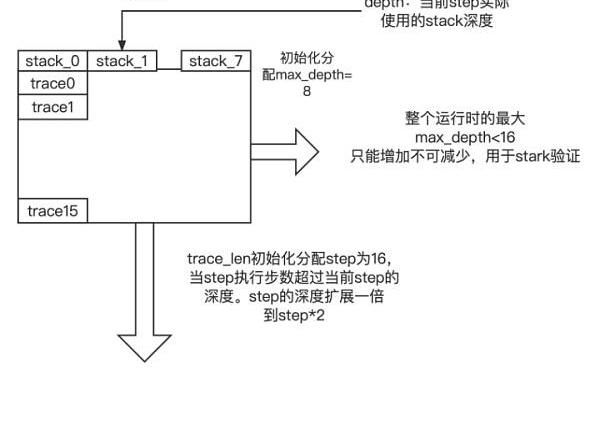

图2为stack的约束，初始化时分配了最上边深度为8的stack。在执行时根据程序需要，可能会超出初始化分配的深度，那么max_depth会根据需要递增。但是不能超过最大深度16。否则报错。

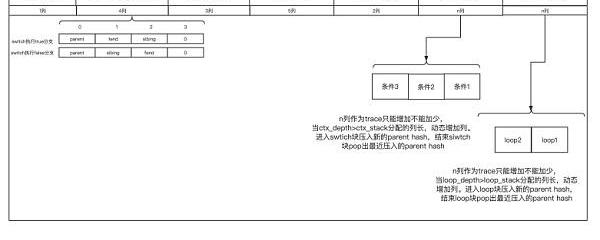

图3为decoder的约束。其中的op_counter,op_sponge,cf_op_bits,ld_op_bits,hd_op_bits是固定列长度的。其中的op_sponge用于执行指令的顺序和正确性的约束。cf_op_bits约束3bit的flow_ops。ld_op_bits,hd_op_bits分别约束了user_ops的低5bits和高2bits。ld_op_bits和hd_op_bits组合构成一条执行的user_op,还用来作为stack每step状态约束的selector。

MidenVM执行过程实例

本节将展示一个简单的miden逻辑来说明vm的执行过程和stark的executiontrace的生成。

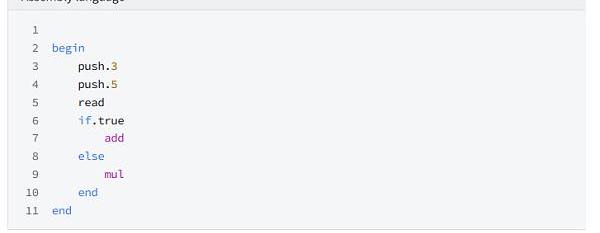

下边代码段1是要执行的代码段：

它执行的逻辑是将3和5压栈。之后从tape读取flag。判断flag是1还是0。如果是1则运行if.true分支将压栈的两个数3和5取出，相加得到8并重新压入栈。如果是0则运行else分支将压栈的两个数3和5取出相乘得到15，再将15重新压入栈。

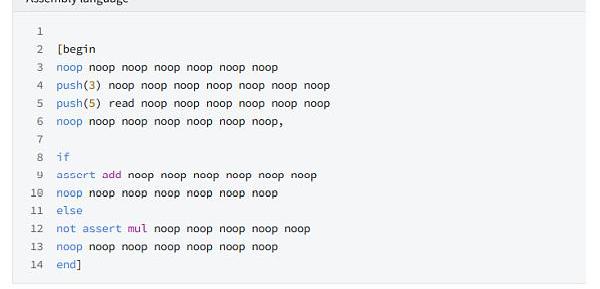

代码段通过miden的词法和语法分析器解析后的最终指令代码如下代码段2:

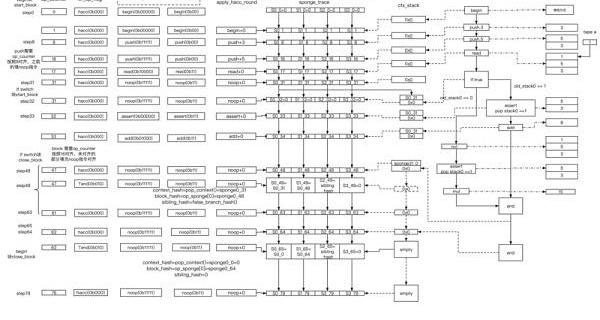

下边图4是vm运行代码段2的过程，中间是executor执行opcode的流程图，左边虚线指向的是代码执行产生的decodertrace，右边点划线指向的是代码执行产生的stacktrace。

其中executor是按照codeblock来一块一块执行。在本例子里，首先执行了一个spanblock。之后在第32步时执行if-else-end结构进入了swtichblock块，并将之前的spanblock的最后一步执行生成的spongehash压入ctx_stack，并在swtichblock块执行完之后，在第49步弹出到sponge里。

Note：本文档描述针对miden工程的main分支最新版本。目前miden的next分支对于指令进行了大量重新设计，AIR也只实现了很少一部分的约束。

stack约束条件

本节将展示主要的User操作指令的约束条件。其中的old_stack_x指的是指令执行前的stack的x位置存储的value。new_stack_x指的是指令执行后的stack的x位置存储的value。-->是将栈左边位置的value拷贝到右边位置。==是等式约束。stack的约束相对比较简单，就不多做解释了。

条件指令

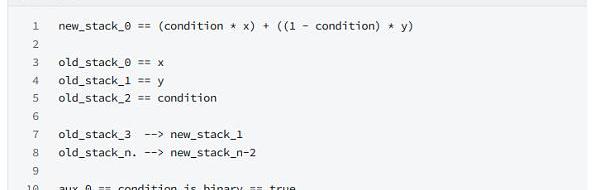

Choose

Constrain:

如果condition为1，x在堆栈顶部，condition为0，y在堆栈顶部

算术指令

add

Constrain:

mul

Constrain:

inv

Constrain:

neg

Constrain:

bool指令

not

Constrain:

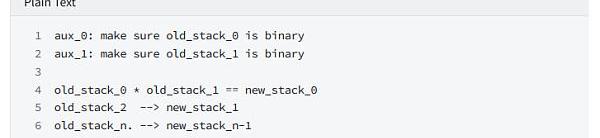

and

Constrain:

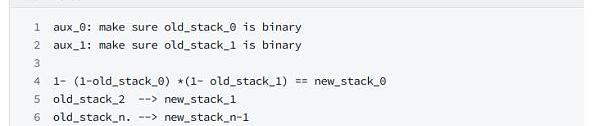

or

Constrain:

hash指令

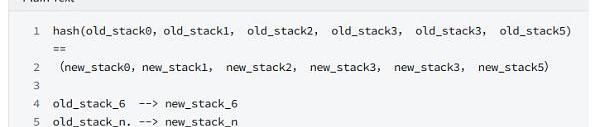

RESCR

满足hash函数协议的限制函数hash

占用6registers

Constrain:

比较指令

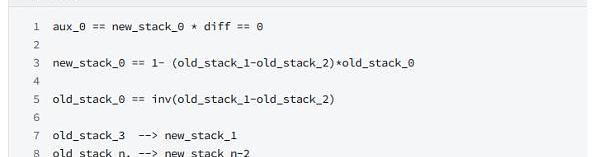

eq

Constrain:

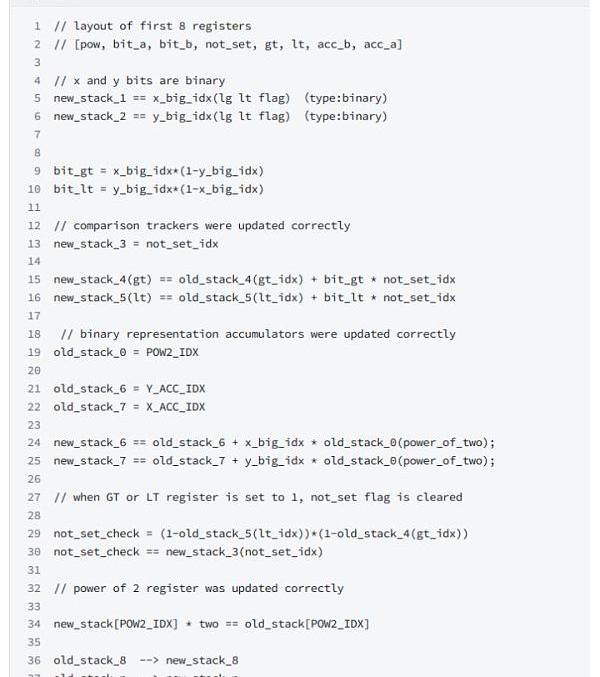

cmp

根据比较的两个数的bit长度循环比较。比如

A:

B:

需要比较4次

Constrain:

堆栈操作指令

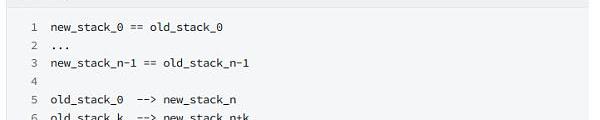

dup.n

Constrain:

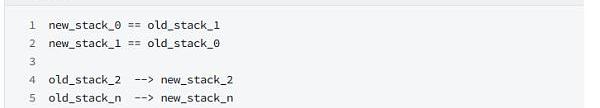

swap

Constrain:

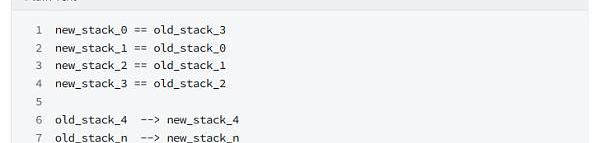

ROLL4

Constrain:

decoder的约束条件

本节将展示主要的Flow操作指令的约束条件。

用户代码执行

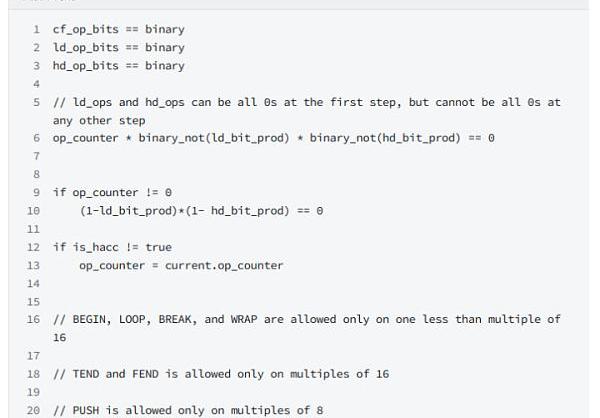

op_bits

对于cf_op_bits，ld_op_bits，hd_op_bits的约束。

约束1:每bit只能为0或者1。

约束2:当op_counter不为0时，ld_ops和hd_ops不能同时为0。

约束3:当cf_op_bits为hacc时。op_counter状态会加1。

约束4:BEGIN,LOOP,BREAK,andWRAP指令需要16对齐

约束5:TENDandFEND指令需要16对齐

约束6:PUSH指令需要8对齐

hacc

hacc作为flowOps，每次执行该指令都会引起sponge的状态改变，需要进行约束

条件判断

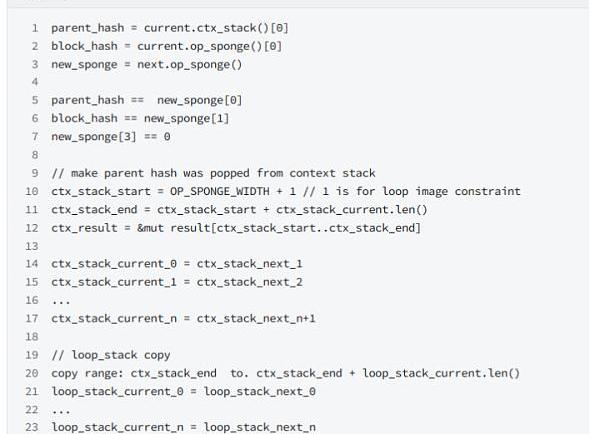

t_end

作为if的true分支结束的约束，分为两部分：

约束1:sponge状态的约束，弹出栈顶的值等于new_sponge_0。if的true分支的最后一步执行后的sponge等于new_sponge_1。new_sponge_3等于0。

约束2:ctx_stack的约束。弹出栈顶的值等于new_sponge_0。栈内其他元素都往栈顶移动一个位置。

约束3:loop_stack的约束。loop_stack的状态不变。

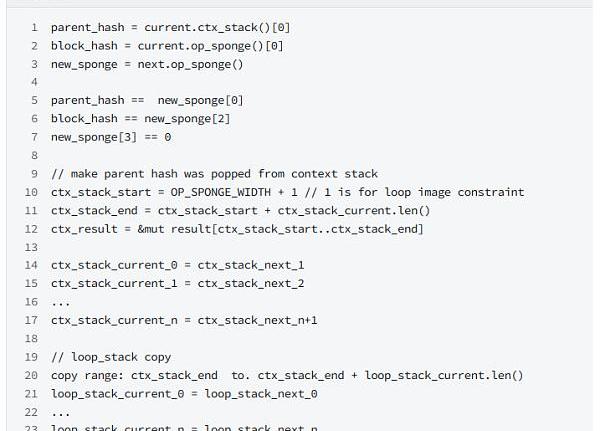

f_end

作为if的false分支结束的约束，分为两部分：

约束1:sponge状态的约束，弹出栈顶的值等于new_sponge_0。if的true分支的最后一步执行后的sponge等于new_sponge_2。new_sponge_3等于0。

约束2:ctx_stack的约束。弹出栈顶的值等于new_sponge_0。栈内其他元素都往栈顶移动一个位置。

约束3:loop_stack的约束。loop_stack的状态不变。
