方案描述

针对低压无刷电机，大联大世平集团推出基于灵动股份MM32SPIN560C的无刷电机驱动方案。由于MM32SPIN560C内部集成了一部分驱动电路，所以方案外围电路比较简单。该方案适用于多种应用场合，如空气净化器、服务器风机、吊扇、落地扇、电动手工具、吸尘器、无人机电调、小型水泵等。

1.1硬件设计说明

1.1.1主控

主控部分，采用的是灵动股份MM32SPIN560C，一款基于高性能ArmCortex-M0为内核的32位微控制器。MM32SPIN560C最高工作频率可达96MHz，内置高速存储器，具有丰富的I/O端口和多种外设，包括：

128KBFlash，8KBSRAM

包含12位的ADC，采样速度高达3Msps

5个通用定时器、2个针对电机控制的PWM高级定时器

1个I2C接口、2个SPI接口和3个UART接口

针对电机应用内置3个运放，3个比较器

内嵌经出厂调校的48MHz高速振荡器

内置预驱工作电压7V～48V

5VLDO稳压器，输入电压最高13.5V

LBank蓝贝壳于7月16日21:00上线MM(Million)开放USDT交易:据官方公告，7月16日21:00，LBank蓝贝壳上线MM(Million)，开放USDT交易，7月16日20:00开放充值，7月19日14:00开放提现。资料显示，MM(Million)是一个为百万富翁而生由Millionaires创造的去中心化数字货币。[2021/7/16 0:58:01]

提供QFN48封装

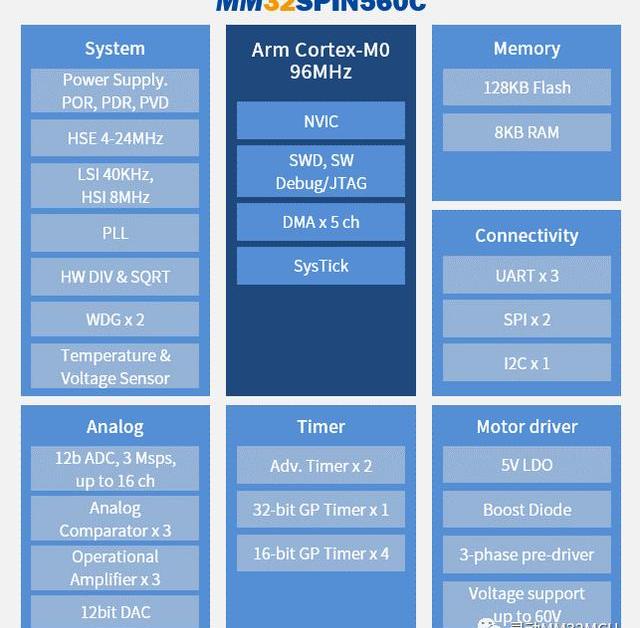

MM32SPIN560C框图如下图所示：

1.1.2N-MOSFET

电机驱动部分，采用6颗N-MOS管来做电机的电子换相控制，并选择Nexperia的PXN012-60QL芯片。PXN012-60QL体积小、功耗低、漏源电压可达到60V，连续漏电流可达到42A，开关频率可达到30KHz以上。

1.1.3电源设计

电源部分，采用了圣邦微LDOSGM2225电源芯片。其特点如下：

宽电压输入Vin：3.6V～36V

输出电压可调Vout：1.8V～15V

最大输出电流Iout：800mA

低噪音、低损耗电压

链上云平台ETF交易专区，LINK3L/USDT 上线至今涨幅高达144倍:据BitWind数据显示，链上云平台ETF交易专区中，LINK3L/USDT币对自上线至今日，涨幅高达144倍，是2020年少有的百倍币。行情数据仅供参考，投资有风险，入市需谨慎。[2020/8/13]

封装小，最小封装大小为3*3mm

过流/短路保护

过热保护

工作温度范围：-40℃～125℃

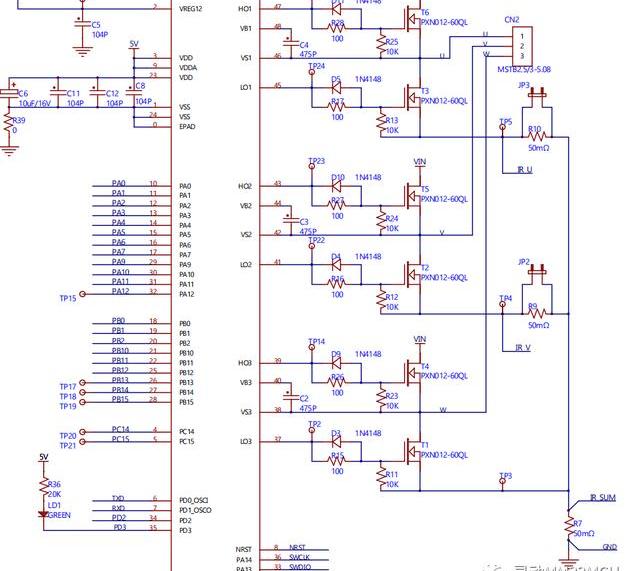

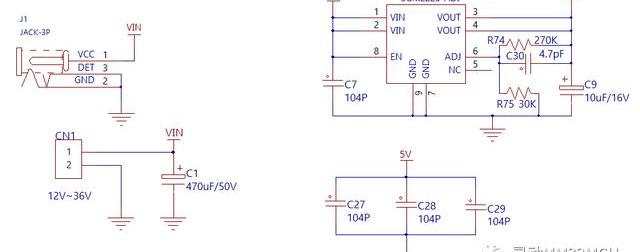

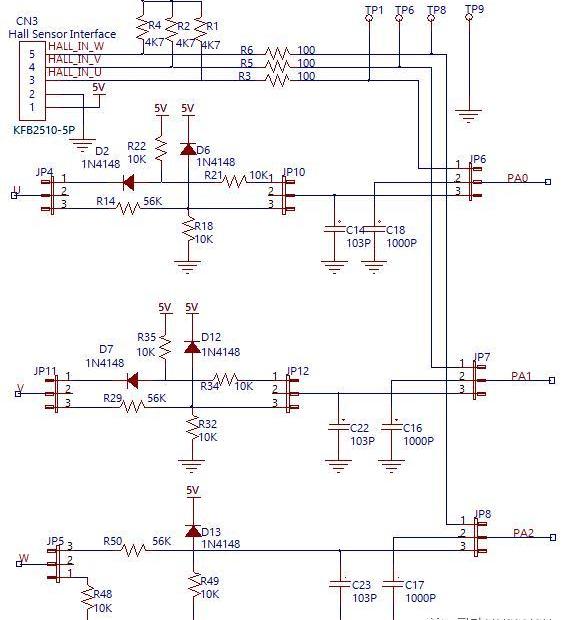

方案原理图：

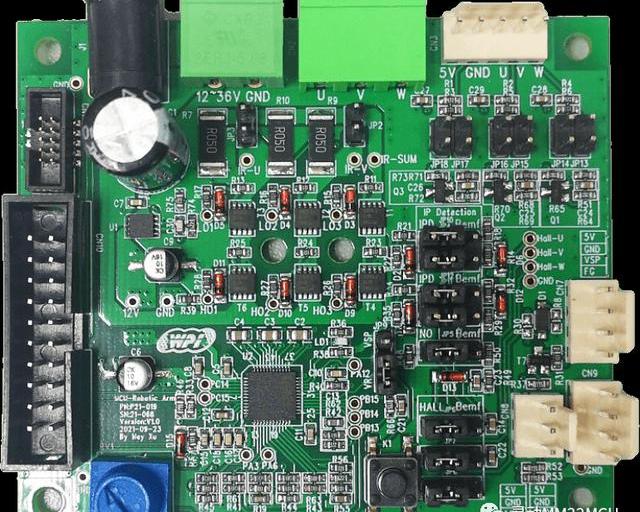

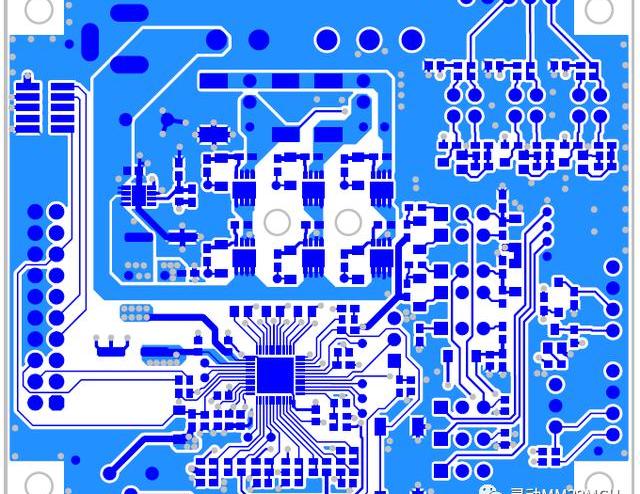

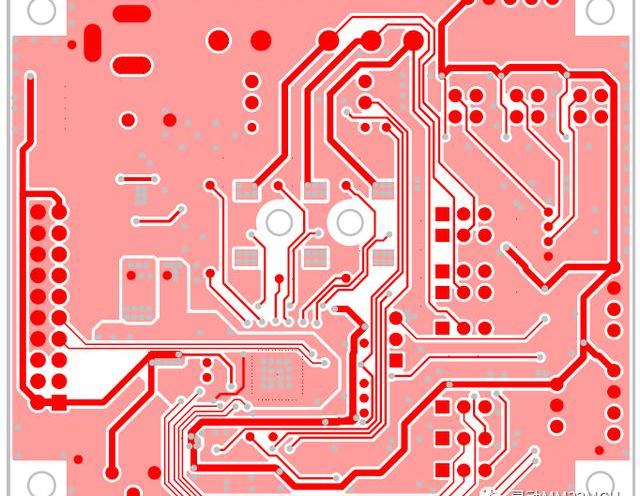

PCBLayout：

Tether向波场网络增发5000万枚USDT:金色财经报道，WhaleAlert数据显示，北京时间04月28日21:41，Tether向波场网络新增发5000万枚USDT，价值5021.75万美元。[2020/4/29]

1.2软件设计说明

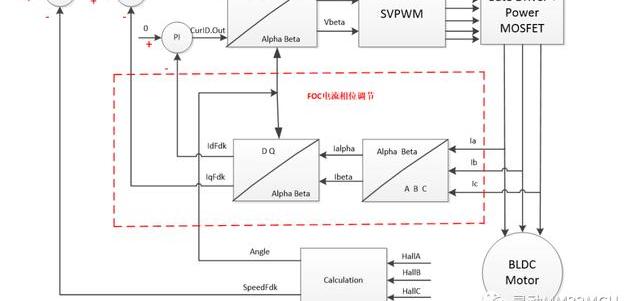

软件部分，采用的是世平HALLFOC双电阻采样的软件库架构，通过板载电位器使电机旋转，如此一来，整个软件结构清晰易懂。同时，还采用了双环控制，详情可见矢量控制框图，如下所示：

1.2.1SVM

空间矢量脉宽调制是FOC的基础，是根据其所在扇区选择非零矢量与零矢量合成而成。SVM有三种类型：五段式、七段式、混合式。七段式开关次数较多，但谐波较小；五段式开关次数是七段式的一半，但谐波较大，代码采用的是七段式。SVM的实现流程大致如下：

1

判断合成矢量所在扇区

2

计算相邻矢量作用时间

3

计算各桥臂导通时间

4

得到各相PWM占空比

5

更新相应寄存器值

1.2.2CurrentSensing

行情 | USDT场外价格小幅回升 溢价率为-0.28%:截至目前，USDT在火币场外报价6.84元（今日最高为6.87元），创近期新高。与此同时，美元兑人民币汇率为6.8598元，溢价率为-0.28%。[2020/1/20]

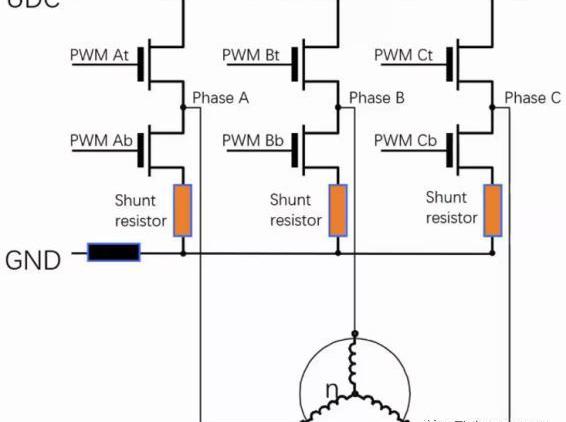

在电流环，选择双电阻采样，通过采样V和W相的下桥臂电阻上的压降，再用基尔霍夫电流定律计算第三相的电流。

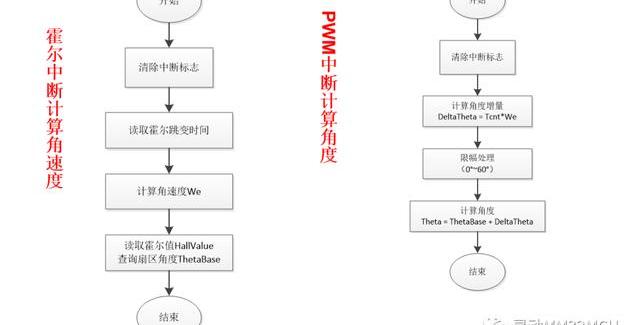

1.2.3HALL角度补偿插值

在速度环，软件采用霍尔传感器插值补偿角度方法，对电机转子的速度进行估计与控制。

1.2.4软件架构介绍

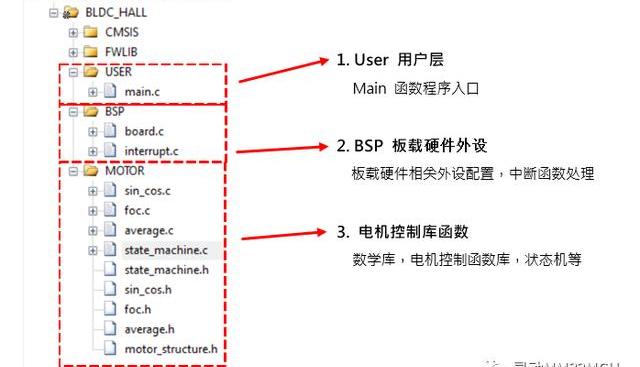

世平提供的FOC软件结构如下图所示，这套软件具有以下特点：

1

时序清晰

仅使用一个常用中断，减少可能的时序冲突和BUG。

2

便于移植

算法层、驱动层、数学库完全独立，软硬件配置完全剥离，互不干扰。

3

定标统一

分析 | USDT危机后 交易回流至BTC:研究机构Diar最新报告指出，自USDT危机后，交易回流至比特币。相较于持有Tether的风险，交易者现在更容易接受比特币的价格波动。币安交易所数据显示，USDT交易对的交易量从10月15日的“峰值危机”开始已经下降了25%，比本月初下降了17%。而OKEx数据显示，比特币交易对的交易量在增加。无论这是不是短暂现象，稳定币的交易量数据都能说明这一点。[2018/10/24]

统一Q15小数定标。

4

函数模块化

逻辑清晰的状态机，简洁明了的状态切换。

5

配置方便

主要参数配置意义明确，可视化。

灵动股份官网附有MM32SPIN560C的全套低压无刷电机套件软件支持包，详情请见灵动股份官网链接：

https://www.mindmotion.com.cn/support/development_tools/evaluation_boards/motor_dk/mm32spin560c/

2?

场景应用图

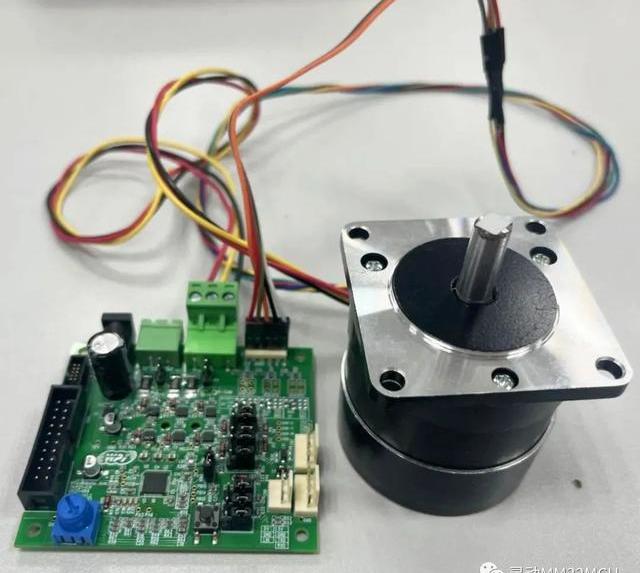

3?

产品实体图

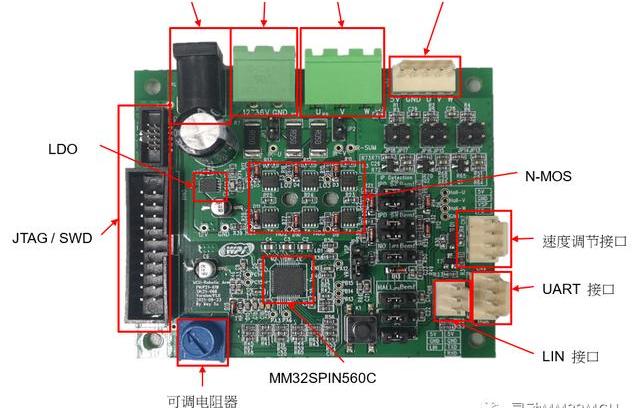

4?

展示板照片

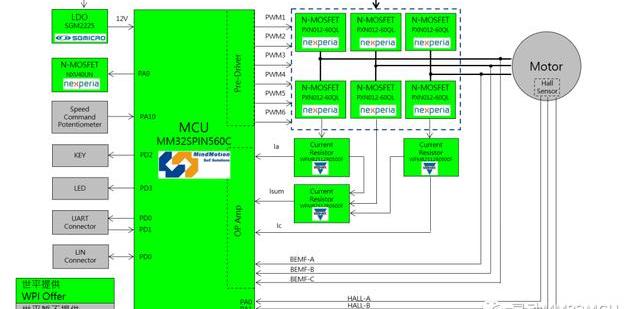

5?

方案方块图

6?

核心技术优势

1

ArmCortex-M032位MCU，主频高达96MHz，内置预驱、比较器和放大器，整个驱动电路简单

2

MCU电源使用5V，可由MCU内部LDO转换

3

支持有传感器/无传感器的BLDC/PMSM电机

4

支持1/2ShuntR三相电流采样

5

可通过跳线选择不同的电机回授方式，比如：HALL、BEMF、IPD等

6

支持DCBus电压,总电流量测

7

使用MCU内建比较器作为过电流保护

8

ADC采样速率高达3Mbps

9

支持单电阻PWM移相，降低单电阻算法复杂程度

7?

方案规格

1

MCU：ArmCortex-M032-bit内核，主频高达96MHz

2

MCU电源使用5V，可由MCU内部LDO转换

3

支持UART通讯&LIN通讯

4

支持2种电源输入接口：DC-Jack和接线端子

5

使用60V/40AN-MOS管*6

6

支持2种SWD调试接口

7

支持2种调速接口：电位器和外接电压

8

具备LED指示灯&按键

9

开发板尺寸:65*75mm
