在CAN总线通信的应用领域中，很多客户需要将CANID放在CAN报文中，这样更方便接入不同的设备，有利于用户通过模块更方便地组建自己的网络，使用自定的应用协议。但是要实现这样的应用，用户往往需要不停地去修改参数，如果设备具备透明带标识功能则很好地处理这个问题。该方式把串行帧中的ID信息自动转换成CAN总线的帧ID。只要在配置中告诉模块该ID信息在串行帧的起始位置和长度，模块在转换时提取出这个帧ID填充在CAN报文的帧ID域里，作为该串行帧的转发时的CAN报文的ID。在CAN报文转换成串行帧的时候也把CAN报文的ID转换在串行帧的相应位置。

转换方式：

1、串行帧转CAN报文

串行帧中所带有的CAN报文的“帧ID”在串行帧中的起始地址和长度可由配置设定。起始地址的范围是0～7，长度范围分别是1～2或1～4。转换时根据事先的配置将串行帧中的CAN报文“帧ID”对应全部转换到CAN报文的帧ID域中，其它的数据依序转换，如果一帧CAN报文未将串行帧数据转换完，则仍然用相同的ID作为CAN报文的帧ID继续转换直到将串行帧转换完成。

KuCoin(库币)新增ICP杠杆交易:据KuCoin库币官方消息，库币杠杆交易平台已开通Internet Computer (ICP)杠杆交易。同时，库币杠杆借贷市场提供7天0息借贷ICP福利，总额度为300ICP，此外海量免息券已空投到幸运用户账户。

用户可通过借入ICP做空，或者借入USDT做多。 库币杠杆交易已开放DOGE、FIL、1INCH、CHZ、BTT等60多个币种的交易对。近期行情波动较大，请控制杠杆倍数，做好风险控制。[2021/5/15 22:06:33]

注意：如果将ID长度大于2，设备发送的帧类别会设置为扩展帧。此时用户配置的帧ID和帧类别无效，由串行帧里边的数据决定。标准帧的帧ID范围为：0x000-0x7ff，分别表示为帧ID1、帧ID0，其中帧ID1为高字节，扩展帧的帧ID范围为：0x00000000-0x1fffffff，分别表示为帧ID3、帧ID2、帧ID1、帧ID0，其中帧ID3为高字节。

BiKi ETF专区SHIB和ICP 3倍杠杆已上线:据BiKi官方公告，ETF专区SHIB3L/3S，ICP3L/3S交易已开启，欢迎体验并交易。ETF5L/5S和ETF3L/3S是一种锚定标的5倍做多、5倍做空和3倍做多、3倍做空某种数字资产的指数基金，目前已上线主流币、NFT、Defi、Layer2、波卡系、存储系、匿名币等热门币种，相比合约有操作简单、永不爆仓、无保证金、单边行情收益更高等特点。[2021/5/11 21:48:38]

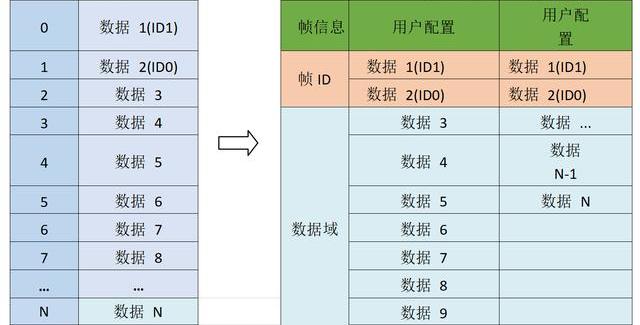

串行帧转换成CAN报文

转换示例：

串行帧转CAN报文。

ICP（DFINITY）上线MXC抹茶，开盘最高上涨5倍:据官方消息，MXC抹茶第八期SpaceM项目ICP（DFINITY）现已上线，开盘最高报价45.009 USDT，相对于9 USDT的SpaceM抢购价，上涨5倍。目前，ICP挖矿正在进行中，可使用ETH、BTC、USDT、MX于MX DeFi中参与质押挖矿，当前预期年化均在19%以上。

DFINITY 是无限扩容的智能分布式云计算系统和第三代区块链 ，并且高度兼容以太坊现有应用，作为一个开端于 15 年的明星项目，DFINITY 计划在 2021 年第一季度上线主网，是继 Filecoin、Polkadot 等之后上线的重磅项目。DFINITY 项目的愿景是成为区块链时代的“互联网计算机”。[2021/1/30 18:29:10]

该示例配置的CAN配置参数。转换模式：透明带标识转换，起始地址2，长度3。帧类型：扩展帧，帧ID：无需配置，转换方向：双向。则转换前后数据如下。

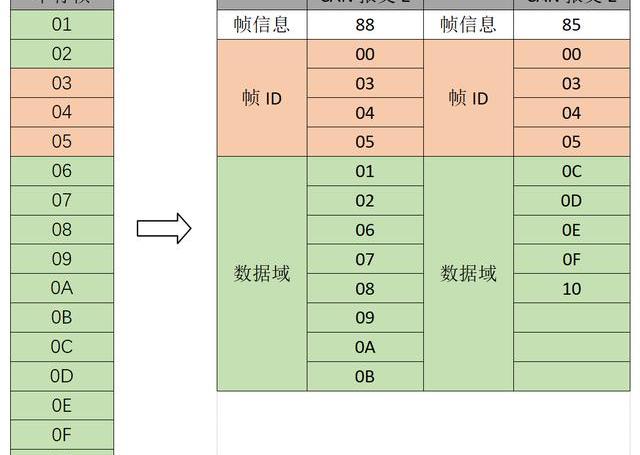

串行帧转CAN报文示例（透传带标识转

2、CAN报文转串行帧

对于CAN报文，收到一帧就立即转发一帧，每次转发的时候也是根据事先配置的CAN帧ID在串行帧中的位置和长度把接收到的CAN报文中的ID做相应的转换。其它数据依序转发。值得注意的是，无论是串行帧还是CAN报文在应用的时候其帧格式应该符合事先配置的帧格式要求，否则可能致使通讯不成功。

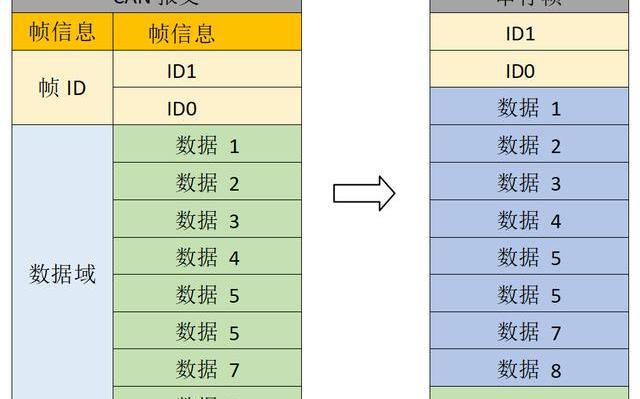

CAN报文转换成串行帧

转换示例：

该示例配置的CAN配置参数。转换模式：透明带标识转换，起始地址2，长度3。帧类型：扩展帧，帧类型：数据帧。转换方向：双向。发送标识符：0x00000123，则转换前后数据如下。

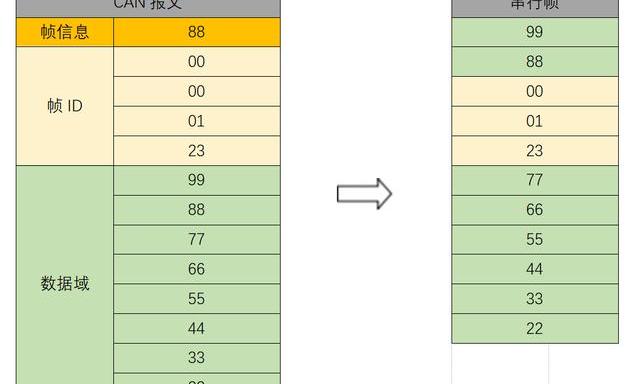

CAN报文转串行帧示例（透明带信息转换

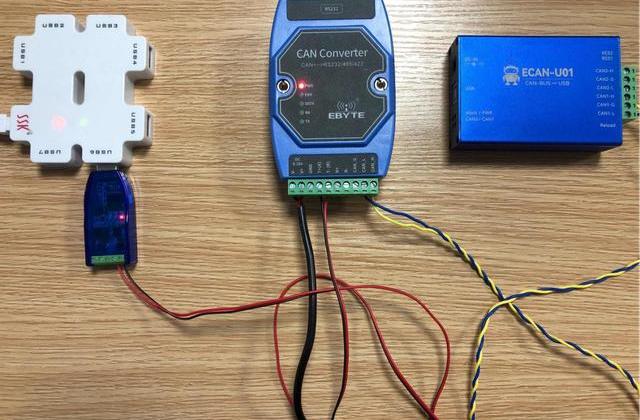

在了解了ECAN-401的透明带标识功能后，我们可以开始实际操作，准备以下设备：ECAN-401一台、CAN分析仪ECAN-U01一台，XCOM串口助手。这里我们使用ECAN-401做数据转换工具，ECAN-U01发送和接收CAN报文，XCOM串口助手软件模拟串行设备发送串行数据。将ECAN-401与ECAN-U01的CAN_L和CAN_H连接，ECAN-401的485接口通过485换USB转换器连接到电脑，如下图所示：

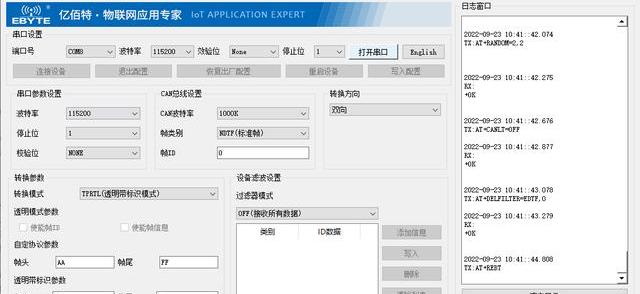

通过ECAN-401的上位机，将设备通讯模式切换为透明带标识模式，CAN波特率1000K，ID长度2，ID位置2参数配置如下图：

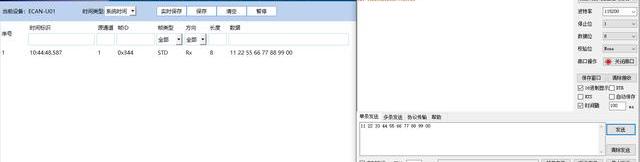

打开CAN分析仪ECAN-U01以及XCOM软件，使用XCOM软件模拟出一串行设备，通过ECAN-401的485串口发送串行数据：首先使用标准帧发送两包数据：11220344556677889900，这里可以看到ECAN-U01设备已经接收到了ECAN-401所转换出来的数据：

这里可以看到ECAN-U01已经成功接收到ECAN-401转化出来的数据，帧ID：0344，数据域：1122556677889900。

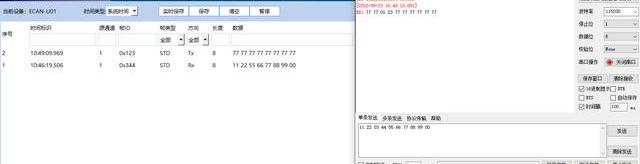

再从CAN分析仪端发送数据到串行端口，如下图所示：

串口端也是按照透明带标识来组包，这样就成功实现了CAN协议按照透明带标识来收发数据。
