知道什么材料可以屏蔽RFID信号，也就可以清晰的明白，用什么样的反光膜覆盖IFID电子标签，不影响IFID信号接收或屏蔽信号接收。

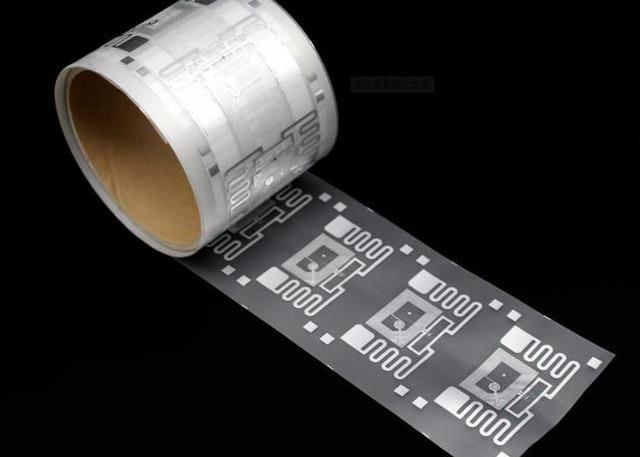

RFID电子标签

《屏蔽RFID的物品及其方法》这个发明专利，看起来比较繁琐，把rfid信号屏蔽方案总结如下：

1、专利表述的是一种能够屏蔽rfid信号的钱包。

2、RFID屏蔽材料包括铝、钢、铜、镍、天然纤维和合成纤维中的至少一种。

3、RFID屏蔽材料包括：在大约40％至大约80％之间的聚酯；在大约10％至大约40％之间的铜；以及在大约2％至大约20％之间的镍。

4、柔软的织布中，含有细小均匀分布的12%以上的导电金属，就能很好的屏蔽rfid信号读取。

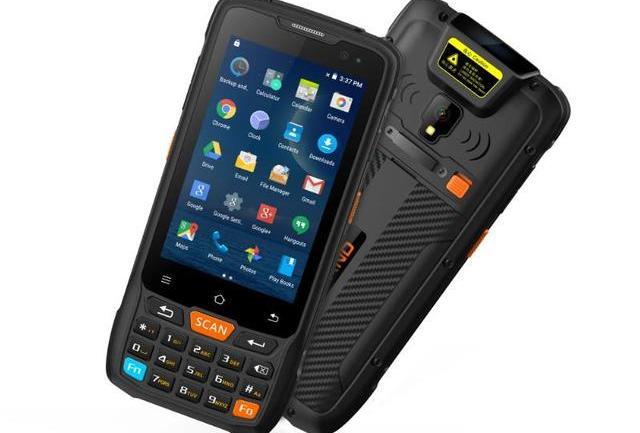

RFID手持式阅读器

从rfid信号屏蔽方案中延伸开：

1、薄薄的金属层就能阻挡rfid电子标签与信号阅读器之间的信号传输，含有金属层的膜就是RFID屏蔽膜。

2、rfid信号屏蔽另一方案是，用含有镀铝层的反光膜覆盖在电子标签上面，就能杜绝信号传输。

3、反过来很多场合，比如电子标签的反光商标、电力标识牌、非机动车车牌、门牌二维码等，用电子可穿透型反光膜覆盖RFID芯片，可以很好的隐藏电子标签，又能有相应的反光功能。

4、目前市场上有反光膜是不含镀铝层，既然不含镀铝层，反光性能会有所下降，比如1920柔性优棱镜反光膜，因为是优化的微棱镜结构，不含镀铝层，又有比较好的反光性能，性能达到工程级的标准。

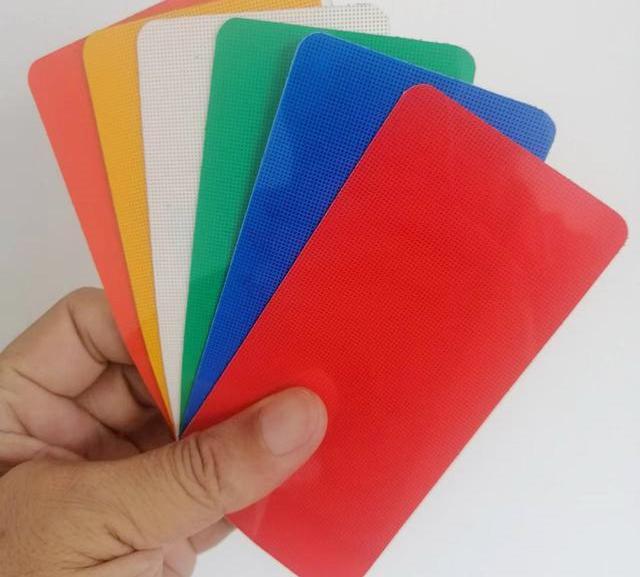

电子可穿透型反光膜

(54)发明名称

屏蔽RFID的物品及其方法

(57)摘要

本发明的实施例总的涉及屏蔽RFID的物品及其方法。在一个实施例中，提供了一种钱包，该钱包可包括具有可折叠部的内层；适于阻挡无线电信号的RFID屏蔽材料的外层，外层包括适于与内层的可折叠部配合的可折叠部，外层附连到内层；形成在外层和内层之间的袋，袋具有适于容纳货币的开口；以及设置在内层上的卡夹，卡夹适于容纳包括RFID标签的卡。

1.一种钱包，包括：内层，所述内层具有可折叠部；外层，所述外层包括适于阻挡无线电信号的RFID屏蔽材料并包括适于与所述内层的所述可折叠部配合的可折叠部，所述外层附连到所述内层；

形成在所述外层和所述内层之间的袋，所述袋具有适于容纳货币的开口；以及设置在所述内层上的卡夹，所述卡夹适于容纳包括RFID标签的卡。

2.如权利要求1所述的钱包，其特征在于，所述内层包括RFID屏蔽材料。

3.如权利要求1所述的钱包，其特征在于，所述无线电信号包括来自RFID阅读器的RFID询问信号和来自RFID标签的识别信号中的至少一种。

4.如权利要求1所述的钱包，其特征在于，所述RFID屏蔽材料包括铝、钢、铜、镍、天然纤维和合成纤维中的至少一种。

5.如权利要求1所述的钱包，其特征在于，所述RFID屏蔽材料包括聚酯、铜和镍。

6.如权利要求1所述的钱包，其特征在于，所述RFID屏蔽材料包括：在大约40％至大约80％之间的聚酯；在大约10％至大约40％之间的铜；以及在大约2％至大约20％之间的镍。

7.如权利要求1所述的钱包，其特征在于，还包括衬在所述外层和所述内层之间的所述袋中的衬里，所述衬里包括RFID屏蔽材料。

8.一种包袋，包括：包围主袋的外层，所述外层上形成有允许进入所述主袋的开口；设置在所述外层和所述主袋的内部表面中的至少一个上的副袋，所述副袋和所述外层中的至少一个包括适于阻挡无线电信号的RFID屏蔽材料；以及附连到所述外层以携带所述包袋的拎带。

9.如权利要求8所述的包袋，其特征在于，所述包袋包括坤包，且所述开口设置在所述外层的顶面上。

10.如权利要求8所述的包袋，其特征在于，所述包袋包括膝上电脑包和公文包，且所述开口绕所述包袋的三个侧面设置。

11.如权利要求8所述的包袋，其特征在于，还包括设置在所述外层和所述主袋中的至少一个上的卡夹，所述卡夹适于容纳包括RFID标签的卡。

12.如权利要求8所述的包袋，其特征在于，所述无线电信号包括来自RFID阅读器的RFID询问信号和来自RFID标签的识别信号中的至少一种。

13.如权利要求8所述的包袋，其特征在于，所述RFID屏蔽材料包括铝、钢、铜、镍、天然纤维和合成纤维中的至少一种。

14.如权利要求8所述的包袋，其特征在于，所述RFID屏蔽材料包括聚酯、铜和镍。

15.如权利要求8所述的包袋，其特征在于，所述RFID屏蔽材料包括：

在大约40％至大约80％之间的聚酯；在大约10％至大约40％之间的铜；以及在大约2％至大约20％之间的镍。

16.如权利要求8所述的包袋，其特征在于，还包括衬在所述袋中的衬里，所述衬里包括RFID屏蔽材料。

17.一种护照封套，包括：

包括适于阻挡无线电信号的RFID屏蔽材料的外层，所述外层包括可折叠部；以及设置所述外层的内表面上的袋，所述袋具有适于容纳护照的开口。

18.如权利要求17所述的护照封套，其特征在于，还包括：

设置在所述外层的所述内表面上的卡夹，所述卡夹包括RFID屏蔽材料并适于容纳包括RFID标签的卡。

19.如权利要求17所述的护照封套，其特征在于，所述RFID屏蔽材料包括铝、钢、铜、镍、天然纤维和合成纤维中的至少一种。

20.如权利要求17所述的护照封套，其特征在于，所述RFID屏蔽材料包括：在大约40％至大约80％之间的聚酯；在大约10％至大约40％之间的铜；以及在大约2％至大约20％之间的镍。

屏蔽RFID的物品及其方法

相关申请的交叉引用

本申请要求2012年1月31提交的题为“RFID-ShieldedArticlesandMethodsThereof”的美国临时专利申请系列号61/593,257的优先权，其全部内容以参见的方式纳入本文。

背景技术

发明领域

本发明的实施例总的涉及屏蔽RFID的物品及其方法。更具体地说，本发明的实施例涉及保护诸如钱包、护照夹、包袋、坤包、背包等等的物品，该物品具有其中装备有RFID屏蔽材料以防止身份证明和/或金融信息失窃的至少一个袋或部位。

相关技术的说明

在当今的大量电子交易和支付处理设施中，身份失窃变成日益普遍的问题。随着诸如信用卡或借记卡交易的非现金金融交易的增加，欺诈交易的数量也增加。与消费者账户关联的消费者支付设备(例如，信用卡、借记卡、ATM卡等)可陷入危险，从而允许窃贼不受限制地访问消费者的关联账户直到欺诈被发现并注销账户或支付设备为止。危及消费者的支付设备的一种日益普遍的方法是无线身份失窃。

无线身份失窃，也称为非接触式身份失窃或射频识别(“RFID”)身份失窃，包括使用无线技术危及个人的个人识别信息或金融信息。

很多个人使用射频启用的卡，包括携带易受无线身份失窃影响的射频识别芯片的某些信用卡、借记卡或政府颁发的身份证。当这些芯片与无线电波接触时，响应可包含编码的个人识别信息，包括卡持有人的名字、地址、社保号、电话号码以及有关的账户或员工信息。无线身份窃贼可使用无线电波捕获存储在这些射频启用的卡上的信息。因此，有对保护诸如钱包、护照夹、包袋、坤包、背包等等的物品的需求，该物品具有其中装备有RFID屏蔽材料以防止身份证明和/或金融信息失窃的至少一个袋或部位。

发明内容

本发明的实施例总的涉及屏蔽RFID的物品及其方法。更具体地说，本发明的实施例涉及保护诸如钱包、护照夹、包袋袋、坤包、背包等等的物品，该物品具有其中装备有RFID屏蔽材料以防止身份证和/或金融信息失窃的至少一个袋或部位。

在本发明的一个实施例中，钱包可包括具有可折叠部的内层；包括适于阻挡无线电信号的RFID屏蔽材料的外层，外层包括适于与内层的可折叠部配合的可折叠部，外层附连到内层；形成在外层和内层之间的袋，袋具有适于容纳货币的开口；以及设置在内层的卡夹，卡夹适于容纳包括RFID标签的卡。

在本发明的另一实施例中，包袋可包括包围主袋的外层，外层其上形成有允许进入主袋的开口；设置在外层和主袋的内表面中的至少一个上的副袋，副袋和外层中的至少一个包括适于阻挡无线电信号的RFID屏蔽材料；以及附连到外层以携带包的拎带。

在本发明的另一实施例中，护照夹可包括外层，外层包括适于阻挡无线电信号的RFID屏蔽材料，外层包括可折叠部；以及设置在外层的内表面上的袋，袋具有适于容纳护照的开口。

附图说明

因此，可以以这样的方式详细地理解本发明的上述特征，以上简要总结的本发明

的实施例通过参照附图所示的实施例可进行更具体描述。然而，应当注意，附图仅示出包含在本发明范围内的实施例的典型例，且由于本发明可承认其它同样有效的实施例，因此不认为是限制。

图1示出了根据本发明一个实施例的钱包的立体图；

图2示出了根据本发明一个实施例的坤包的立体图；

图3示出了根据本发明一个实施例的包袋的立体图；

图4示出了根据本发明一个实施例的护照封套的立体图；

本文所用标题仅是为了组织文本目的并不意味着用于限制具体实施方式或权利

要求书的范围。如遍及本申请所用的，术语“可以”和“可能”用于宽松的意义(即，意味着有可能)，而不是强制的意义(即，意味着必须)。类似地，术语“包括”、“具有”和“包括(复数)”意味着包括但不限于。为了便于理解，尽可能使用相似的附图标记标示附图共有的相似元件。

具体实施方式

本发明的实施例通常涉及屏蔽RFID的物品及其方法。更具体地说，本发明的实施例涉及保护诸如钱包、护照夹、包袋、坤包、背包等等的物品，该物品具有其中装备有RFID屏蔽材料以防止身份证和/或金融信息失窃的至少一个袋或部位。

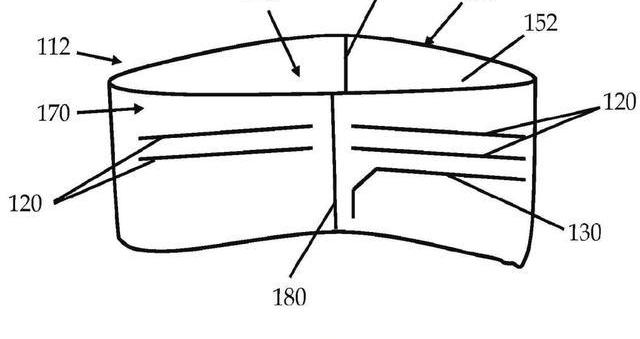

图1示出了根据本发明一个实施例的钱包100。如图所示，钱包100一般可包括通常存放现金的主袋110、一个或多个卡夹120以及通常至少一个杂项袋130。钱包100可包括具有可折叠部分180的内层170和具有可折叠部分182的外层150。外层150的可折叠部分182可适于与内层170的可折叠部分180配合，从而允许钱包100基本上对半折叠。

在某些实施例中，折叠部分180、182可形成钱包100的中心折痕。

在示例性实施例中，内层170和外层150可沿外边缘的点附连，从而形成袋110和适于允许进入袋110的开口112。袋110一般可衬有衬料152。卡夹120和/或杂项袋130可设置在内层170上。在示例性实施例中，卡夹120可适于接纳具有附连到其上和/或嵌入在其中的FRID标签的卡。杂项袋130可适于接纳身份证和/或具有附连到其上和/或嵌入在其中的FRID标签的可替代卡。在某些实施例中，袋120、130可具有适于将袋120、130固定在闭合位置的紧固件。例如，适于将袋120、130固定在闭合位置的紧固件可包括拉链、卡扣、钩/环紧固件等等。

在很多实施例中，钱包100可由具有耐久性的皮或类似材料制成，以便每天使用，并放入个人的口袋和从个人的口袋取出。当钱包100处于打开位置时，如图所示，外层150仅形成裸露钱包的一侧，即所示钱包的背面。这样，当钱包100处于打开位置时，外层150和内层170可形成钱包100的相对面。然而，当钱包100处于闭合位置并沿可折叠部分180、

182折叠时，外层150可变成钱包100的唯一裸露表面。这样，在本发明的很多实施例中，钱包的外层150通过RFID屏蔽保护变成令人满意，这样，当钱包100处于闭合位置时，屏蔽可保护钱包100的全部内容物。因此，外层150可包括适于阻挡并/或屏蔽至少种无线电信号的RFID屏蔽材料。在某些实施例中，内层170的至少一部分可包括RFID屏蔽材料，以当钱包100处于打开位置时增加对钱包100的内容物的额外保护。

根据本发明的实施例，RFID屏蔽材料可用于保护钱包100内所使用的物品的安全。RFID屏蔽材料可适于阻挡至少一种无线电波/信号。对于图1所示的实施例，RFID屏蔽材料可包括定位在钱包100内、放置在外层150和主袋110的衬里152之间的片材或材料坯。

在这样的实施例中，RFID屏蔽材料可使用适于本发明实施例的任意方式贴到钱包100上。例如，使用粘合剂、缝制、机械紧固件等等可都是将RFID屏蔽材料贴在其中的合适且有效的方式。然而，在某些实施例中，RFID屏蔽材料可形成安装在外层150和衬里152内，使得由外层150和衬里152形成的密封袋足以将RFID屏蔽材料保持在位。或者，外层150可包括RFID屏蔽材料或可直接附连到RFID屏蔽材料。例如，外层150可包括多个子层，该多个子层包括设置在钱包100的外表面上的皮层和/或织物层和附连到皮层和/或织物层的RFID屏蔽材料层。在某些实施例中，衬在袋110中的衬里152可包括RFID屏蔽材料层。衬里152还可包括织物层和附连到其上的RFID屏蔽材料层。

在实施例中，RFID屏蔽材料可用在卡夹120中的任一个的内部上或在杂项袋130内。当利用这些的其它特征时，可不必将RFID屏蔽材料隐藏在两层之间，而是仅衬在这些卡夹和/或袋的内表面上。在很多实施例中，RFID屏蔽材料可包括可本质上干扰某些频率的任何材料，无源或有源RFID芯片通常工作在该频率上。例如，屏蔽材料可适于阻挡来自RFID阅读器/扫描仪的询问信号和/或来自RFID标签的识别信号。此外，在很多实施例中，RFID屏蔽材料可包括干扰通过或在任何已知的RFID工作标准下工作的任何RFID芯片或阅读器的能力，该RFID工作标准例如：

ISO/IEC14443(即，用作在ICAO9303下护照启用的RFID的基础的HighFIDs的HF(13.56MHZ)标准)；

ISO/IEC15693(即，广泛用于非接触式智能支付和信用卡的HighFIDs的HF(13.56MHZ)标准)；

IS014223(即，动物的射频识别—先进的应答器)；近场通信标准(即，用作RFID阅读器/应答器的移动设备，类似于ISO/IEC14443)；

ISO/IEC18000(即，货物管理的射频识别)；

ISO/IEC18092(即，系统之间的电通信和信息交换，例如，近场通信—接口和协议(NFCIP-1))；

ISO18185(即，使用433MHZ和2.4GHZ频率跟踪货物集装箱的电子封条或“电子封条”)；或ISO/IEC21481(即，系统之间的电通信和信息交换，近场通信—接口和协议-Z)。

虽然RFID屏蔽材料可包括适合本发明实施例的任何材料，但有必须考虑的超出

单纯屏蔽的很多额外因素。例如，在很多实施例中，成本、重量、灵敏性等等在选择正确的RFID屏蔽材料时还会起作用。在本发明的一个实施例中，

RFID屏蔽材料包括可以以薄片或箔的形式提供的、诸如铝的金属或金属合金。在另一实施例中，RFID屏蔽材料包括多种不同金属的混合物，诸如铝、钢、铜、镍等等的混合物。在又一实施例中，可使用金属和非金属的混合物，诸如合成纤维和金属的混合物。

在一个实施例中，RFID屏蔽材料包括聚酯、铜和镍的混合物。聚酯可设置在大约40-80％之间，铜可设置在大约10-40％之间，而镍可设置在大约2-20％之间。在示例性实施例中，RFID屏蔽材料可包括大约67％的聚酯、

25％的铜和8％的镍。如本文所述的另外实施例所用的，RFID屏蔽材料可包括上述成分组合的任一种，假设这些成分实现如本文所述的主动和/或被动RFID屏蔽的必要功能。

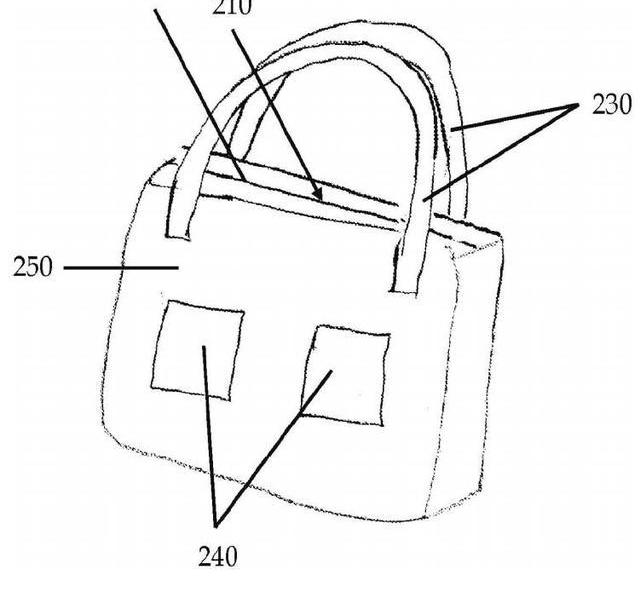

图2示出了根据本发明一个实施例的坤包/包袋袋200的正视图。坤包200一般可包括包围主袋210的外层250，外层250具有形成在其中适于允许进入主袋210的开口212。开口212可设置在外层250的顶面上。开口212可藉由紧固件(未示出)固定在闭合位置。紧固件可包括例如拉链、卡扣、钩/环紧固件、磁铁等等。坤包200还可包括设置在外层250和主袋210的内部表面中的至少一个上的副袋240。

在某些实施例中，副袋240和/或外层250可包括RFID屏蔽材料。坤包200还可包括附连到外层适于携带坤包200的拎带/带子230。在某些实施例中，坤包200可包括设置在外层250和主袋210中的至少一个上的卡夹。卡夹可包括RFID屏蔽材料并可适于接纳具有RFID标签的卡。坤包200可通常用于存放诸如本文参照图1所述的钱包的另外物品。然而，在某些实例中，为坤包200、主袋210和/或一个或多个副袋240提供RFID屏蔽，而不是依赖物品本身的保护可能是有益的。

在本发明的实施例中，主袋210可包括外层250和衬里(未示出)。在这样的实施例中，RFID屏蔽材料可定位在外层250和衬里之间，致使大多数预期的射频波和无线电信号不能进入整个主袋210。在本发明的另一实施例中，其中一个副袋240可指定为安全袋，其中RFID屏蔽材料可包围该副袋240的内部。在这样的实施例中，RFID屏蔽材料可固定到副袋240的前部的至少一个内侧并沿翼片(未示出)的内侧固定在其上。对于这样的袋，可选择地给副袋240的背面安装衬里，当这样的袋紧靠主袋时，即，在实施例中，由于任何安全威胁将会仅可能来自外侧，因此仅副袋240的外表面可衬有RFID屏蔽材料。

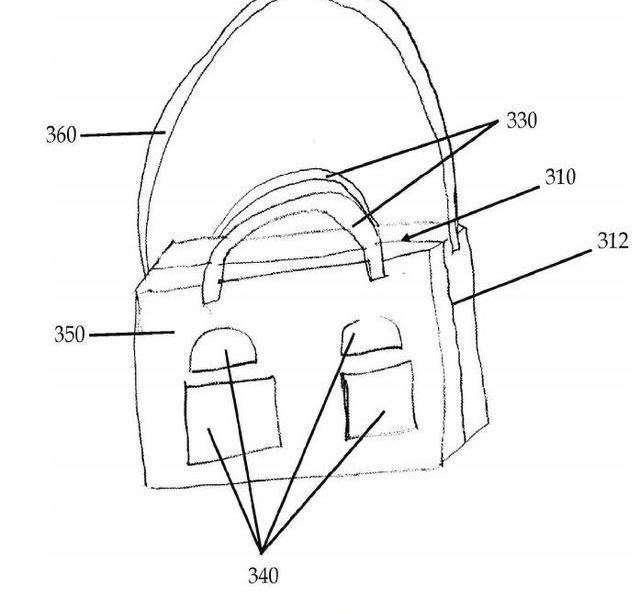

图3示出了根据本发明一个实施例的包袋袋300的正视图。包袋300可包括公文包和/或便携式电脑包。类似于以上所示的坤包，包袋300一般包括主袋310、一个或多个副袋340和拎手或带子330，且外层350包围主袋310。外层350可具有形成在其中适于允许进入主袋310的开口312。开口312可绕包袋的几个侧面设置并适于允许便携式电脑或类似大小的物品进入开口312以存放在主袋310内。例如，开口312可以是从第一边侧延伸穿过上侧并穿过第二边侧的一个连续开口，其中连续开口绕包袋300的外层延伸。开口312可藉由紧固件(未示出)固定在闭合位置。紧固件可包括例如拉链、卡扣、钩/环紧固件、磁铁等等。

包袋300还可包括设置在外层350和主袋310的内部表面中的至少一个上的副袋340。在某些实施例中，副袋340和/或外层350可包括适于阻挡无线电信号的RFID屏蔽材料。本文参照图2的描述讨论示例性的RFID屏蔽材料。包袋300还可包括附连到外层适于携带包袋300的拎带330。在某些实施例中，包袋300可包括设置在外层350和主袋310中的至少一个上的卡夹。卡夹可包括RFID屏蔽材料并/或可适于接纳具有RFID标签的卡。

此外，包袋300可包括肩带360。肩带360可适于附连到外层350的至少一部分上并将包袋300支承在使用者的肩膀上。包袋300可通常用与存放诸如钱包(诸如参照图1所述的钱包)的另外物品；然而，在某些实施例中，为包袋300、主袋310和/或一个或多个副袋340提供RFID屏蔽，而不是依赖物品本身的保护可能是有益的。这样，如以上参照坤包所述的，用于保护袋的各种方式对本文所示的包袋300也可同样有效。

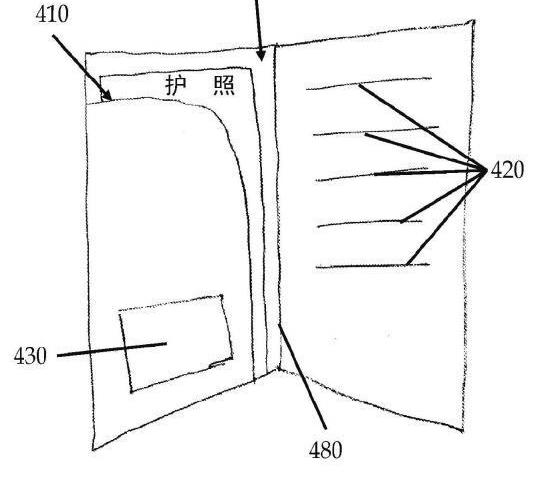

图4示出了根据本发明一个实施例的护照封套400的立体图。由于为了便于身份扫描并增加安全措施以防范伪造或虚假护照，大多数国家已开始发放嵌入RFID芯片的护照，因此护照封套400冒着安防威胁的特殊风险。尽管结构上类似于钱包，但护照封套通常可能必须防范超过信用卡窃贼的更高威胁。因此，设置在护照封套400周围的安全措施要比钱包、包袋等等更强。

所示处于打开位置的护照封套400通常包括外层450和设置在外层内表面上的袋410。袋410可具有适于容纳护照的开口。外层450可包括适于允许护照封套400折叠的可折叠部480。

外层450的至少一部分和/或袋410可包括RFID屏蔽材料。本文中参照图1的描述公开了RFID屏蔽材料的实例。此外，护照封套400可包括多个卡夹420和/或杂项袋430。主袋410可适于至少存放个人护照。卡夹420可适于存放具有RFID标签的卡。杂项袋430可用于存放诸如驾驶证的其它身份证件。由于这些袋和/或卡夹中的每个用于保持金融、个人或安全信息(即、护照、信用卡、本地身份证明等等)，因此，在很多实施例中，每个袋410、420、430和/或材料/表面/层450衬有RFID屏蔽材料可能是有益的。

在本发明的实施例中，用于制造护照封套400的材料可预先衬有这种RFID屏蔽材料，而不是分别衬在每个袋410、420、430中，这可在本文的实施例的范围内进行。例如，在切割和形成袋、卡夹等之前，用于制造护照封套的皮料或布料可用RFID屏蔽材料浸渍形成或贴到RFID屏蔽材料形成。在这样的实施例中，藉由其上包括RFID屏蔽材料的护照封套400的每个部件，为其使用者提供的保护范围明显地较大，而防止通过RFID阅读器/扫描仪的任何类型的数据失窃。在某些实施例中，RFID屏蔽材料用于护照封套400时可包括更大的厚度并/或可包括更大的密度。

应强调的是，本发明的上述实施例仅仅是实施方式的可能示例，阐述它们仅仅是为了更好地理解本发明的原理。还可对本发明的上述实施例作出许多变化和修改，而实质上不偏离本发明的精神和原理。所有这样的修改和变型都包含在本文揭示内容和本发明的范围之内，并受到下列权利要求的保护。

既然已示出并详细描述了本发明的示例性实施例，在其上的各种改变和改进对本领域的技术人员来说将会变得显而易见。

应该理解，所述的步骤中的一个或多个可重新安排、分开和/或组合而不偏离本发明的实施例范围。为了方便，有时顺序地介绍步骤。这仅仅是为了描述方便而决不是意味着限制。

此外，应该理解，所述的本发明的元件和/或示例性实施例中的一个或多个可重新安排、分开和/或组合而不偏离本发明的实施例范围。为了方便，有时分别地描述各种元件。这仅仅是为了方便而决不是意味着限制。

虽然以上已经概述了本发明的各种步骤、元件和/或示例性实施例，但明显的是，很多替代实施例、改型和变型对本领域的技术人员来说将会显而易见。如上所述的本发明的各种步骤、元件和/或示例性实施例旨在说明而不是限制。可作出各种变化而不偏离本发明的精神和范围。因此，本发明的精神和范围被宽泛地解释而不受上述说明书的限制。

除非这样明确描述，没有用于本发明描述中的元件、动作或指令应解释为对本发

明是重要或必要的。而且，如本文所用的，冠词“a”旨在包括一个或多个物品。在仅指一个物品的情况下，使用术语“一个”或类似术语。

此外，如本文所用的，紧随多个物品和/或多类物品的清单的术语“任何的”意味着包括物品和/或物品类别中“的任何”、“的任何组合”、“的任意多个”和/或“的多个的任何组合”，单独地或与其它物品和/或其它物品类别结合。此外，如本文所用的，术语“集合”意味着包括任何数量的物品，包括零。此外，如本文所用的，术语“数目”意味着包括任何数目，包括零。

(21)申请号201380017142.2

(22)申请日2013.01.31

61/593,2572012.01.31US

A45C1/02(2006.01)

A45C3/00(2006.01)

A45C13/00(2006.01)

(71)申请人途明股份有限公司

地址美国新泽西州

(72)发明人P·V·赛克鲁纳

(74)专利代理机构上海专利商标事务所有限公司31100
