百度近年来深耕智能音频市场,从初期的DuerOS智能语音交互系统,到与众多合作品牌推出内置DuerOS的智能语音产品,再到目前已推出多款小度在家自有品牌的智能语音产品,在智能音箱市场已经分得了一杯羹。

经过我爱音频网长期对百度智能音箱产品的追踪研究,我们已经拆解分析了百度之前发售的7款智能语音音箱产品,以及小度在家智能屏X8带屏智能音箱,共8款智能音箱产品。

此次我爱音频网为大家拆解的是最新发布的小度在家智能屏Air,它的屏幕尺寸为5.45英寸,跟一部手机的屏幕尺寸相近,机身相对其他带屏音箱较小巧。小度在家智能屏Air支持视频通话、拨打固话,前置摄像头还能进行移动侦测抓拍;音箱内置语音助手,可以一句话播放多媒体平台的音视频资源。

此外,小度在家智能屏Air支持WiFi直连,内置蓝牙Mesh网关,可接入小度星球智能家居生态。下面就一起看看小度在家智能屏Air的详细拆解吧~

一、小度在家智能屏Air开箱

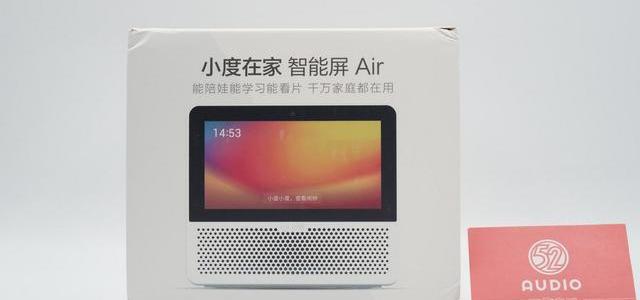

包装盒与此前相比又换了一个风格。正面是产品的渲染图,顶部写有产品名称“小度在家智能屏Air”,产品特色功能:能陪娃、能学习、能看片。

背面是一些产品基本信息和条码。

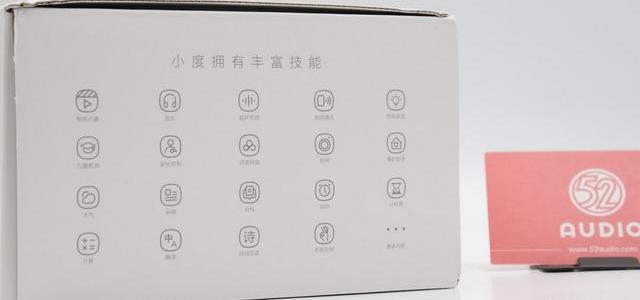

包装盒顶部是小度语音助手的功能介绍,包括:视频点播、音乐、视频通话、智能家居、儿童教育、播放百度网盘资源、看护助手、手势控制等。

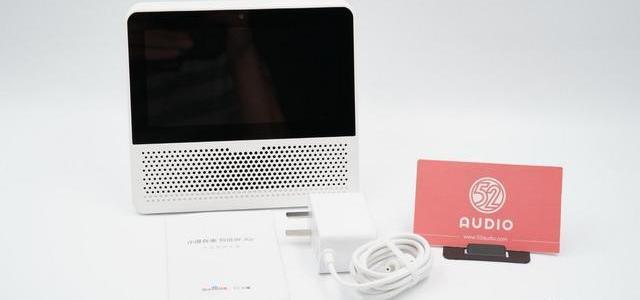

包装盒内物品,小度在家智能屏Air带屏智能音箱一台,电源适配器和产品使用手册。

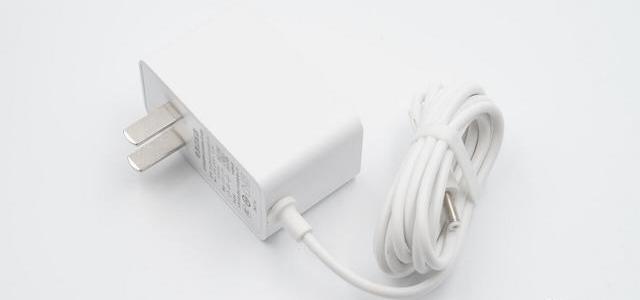

电源适配器与线缆为一体设计。

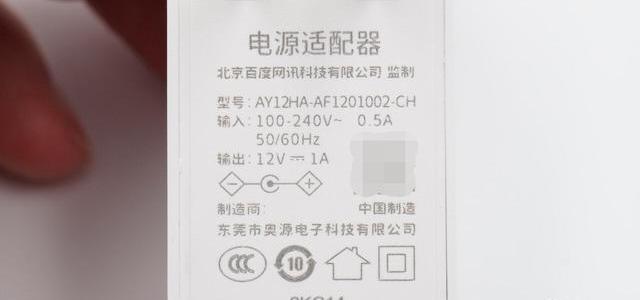

电源适配器型号:AY12HA-AF1201002-CH,输入100-240V~50/60Hz0.5A,输出:12V1A。制造商,东莞市奥源电子科技有限公司;北京百度网讯科技有限公司监制。

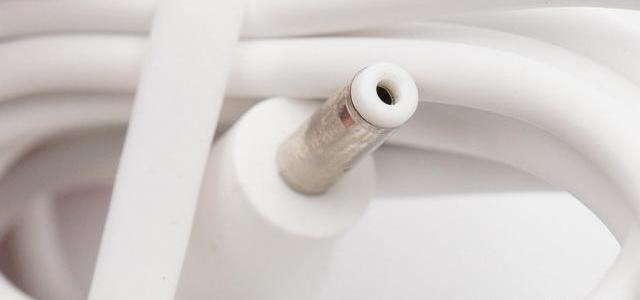

电源适配器采用DC圆口输出。

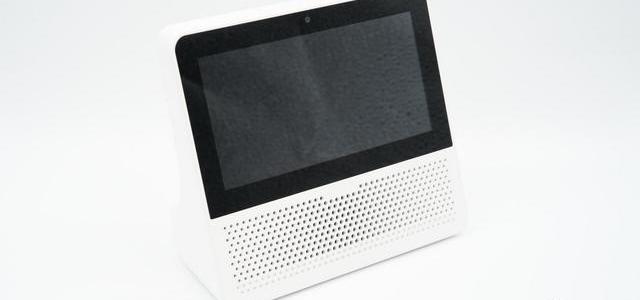

小度在家智能屏Air正面,顶部是屏幕区域,下面是扬声器的出音孔,外观比较简单直接。

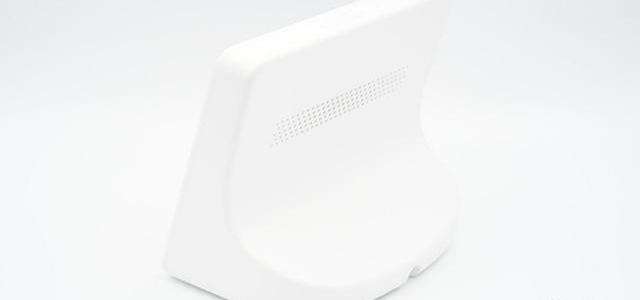

背面是白色的一体机身,上面有散热开孔。

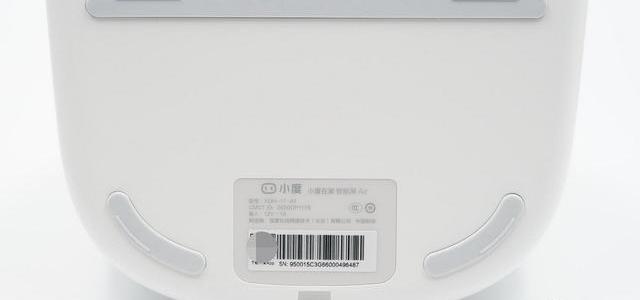

音箱底部有三条防滑胶条,沿曲线分布,标签上的信息有:小度在家智能屏Air,型号XDH-17-A1;输入12V1A;制造商,百度在线网络技术有限公司。

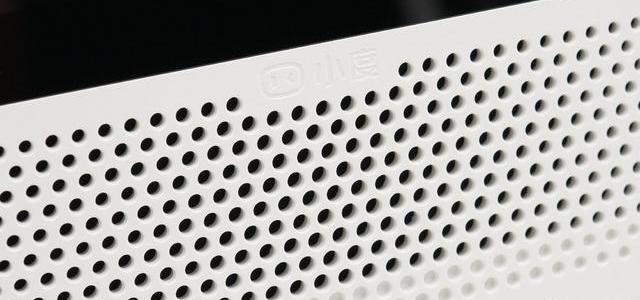

音箱正面出音孔上方,不太显眼的小度在家品牌Logo。

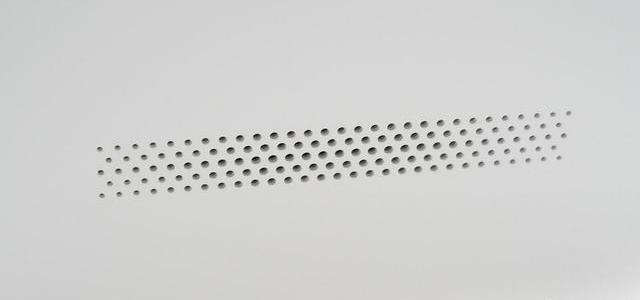

音箱背部的散热孔特写。

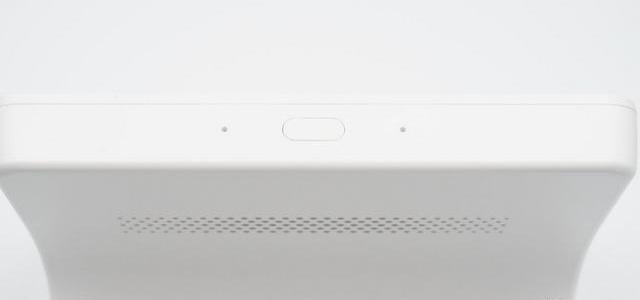

音箱顶部只有一个多功能按键,旁边是两个麦克风拾音孔,用来收集语音指令。

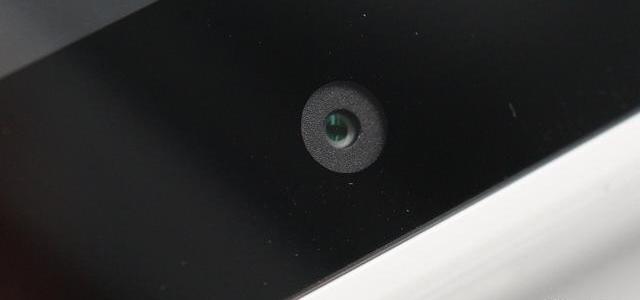

前置摄像头特写。

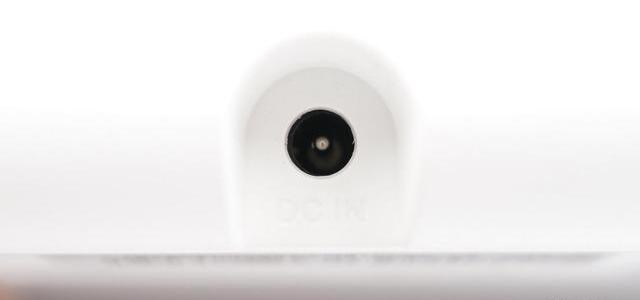

充电接口位于音箱背部的凹槽内。

二、小度在家智能屏Air拆解

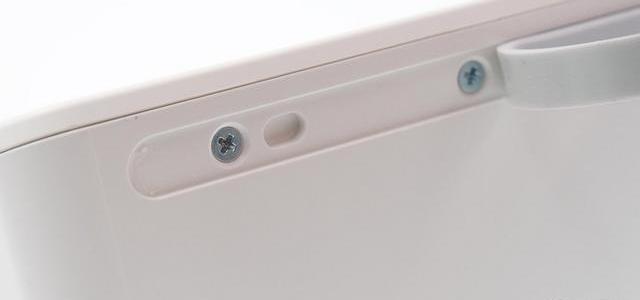

拆下音箱底部的防滑胶条,即可看到音箱正面盖板的固定螺丝。

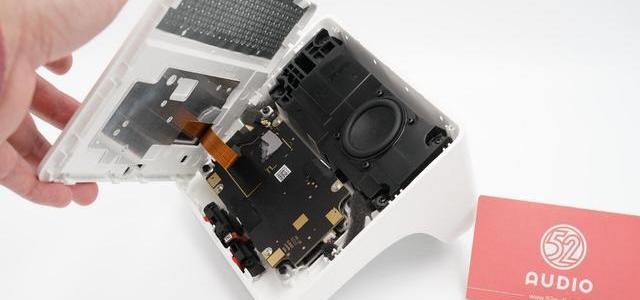

卸下音箱正面的固定螺丝,打开正面盖板,有一排线与显示屏模组相连。

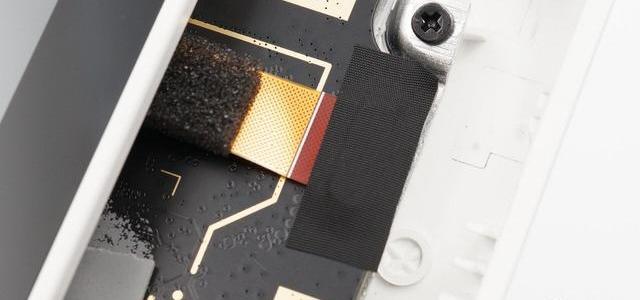

主板的排线座子上有一块黑色的防静电胶带粘贴固定。

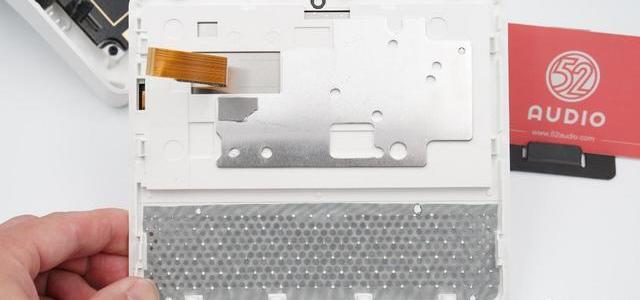

断开排线,取下外侧盖板,屏幕背面是一层铝合金散热板。

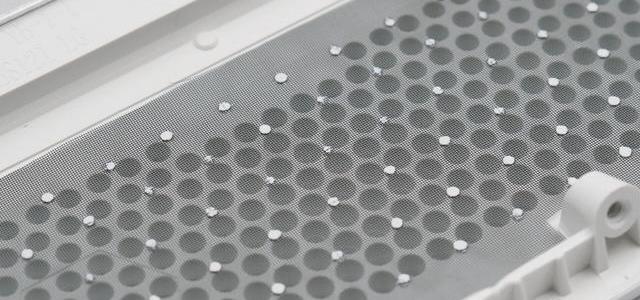

出音孔处的防尘网。

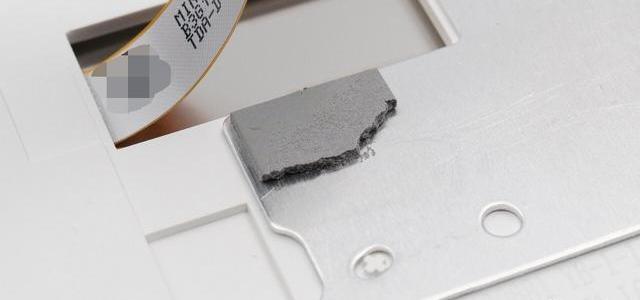

金属散热板上还有一块导热贴。

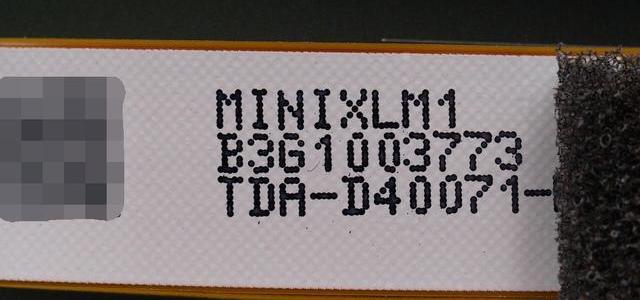

显示屏排线上的信息特写。

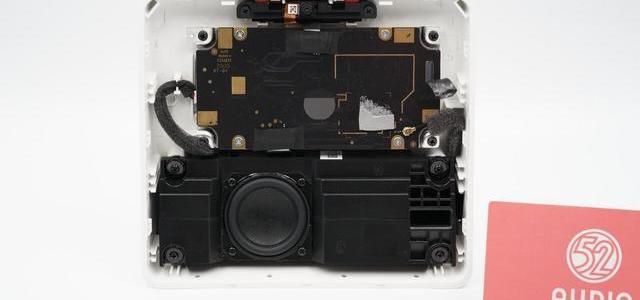

音箱内部结构一览,上面是主板,下面是扬声器结构,主板正反面都有铝合金散热板散热降温。

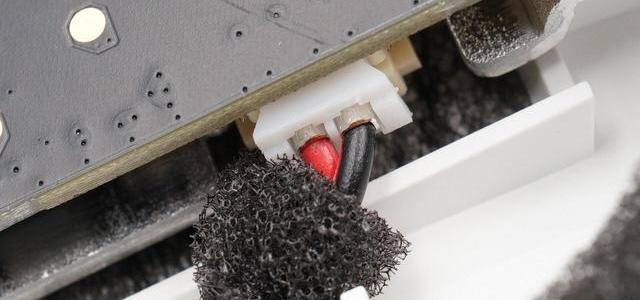

扬声器两根接线通过插接件与主板相连,导线外有泡棉包裹减少共振。

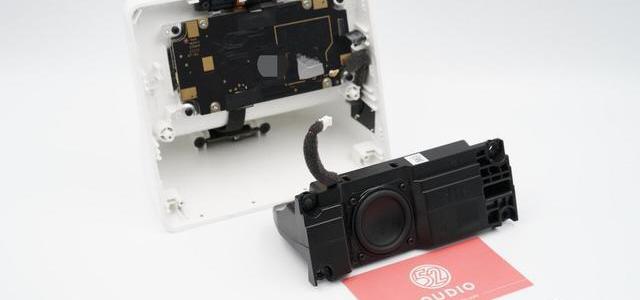

断开插座,取出扬声器结构。

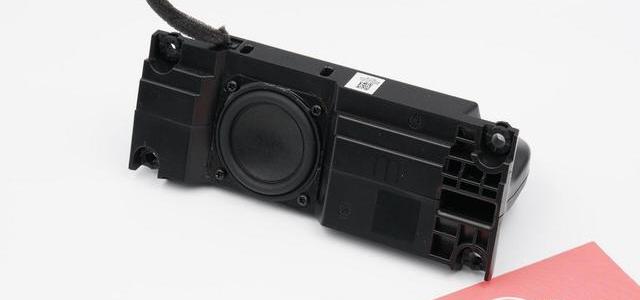

扬声器结构正面,有一个全频扬声器,官网标注功率为3W。

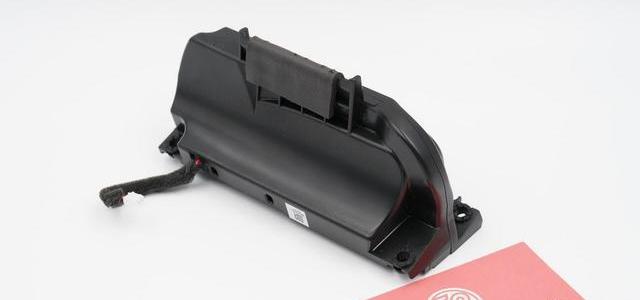

扬声器结构背面,可以看到音腔有一个低音倒相管的设计。

风险投资基金Singulariteam股东Moshe Hogeg等被诉利用ICO欺诈,金额达2.5亿美元:风险投资基金Singulariteam股东MosheHogeg等被其前雇员RoeeBrocial和EranOkashi举报通过SirinLabs、Stox和Leadcoin的代币销售融资2.5亿美元,但并未按照承诺开发产品,而是被MosheHogeg挪用于个人用途。据原告称,被告成立了一系列基于区块链的公司,这些公司并未实际经营。其中,SirinLabs于2017年7月为一款安全智能手机筹集了1.58亿美元;StxTechnologiesLimited于2017年8月为体育预测市场筹集了3400万美元;Leadcoin于2018年3月为「去中心化的线索共享网络」筹集了5,000万美元。另外,MosheHogeg还受到了Sirin区块链手机涉嫌拖欠代工厂590万美元货款的指控。(以色列时报)[2021/6/1 23:01:27]

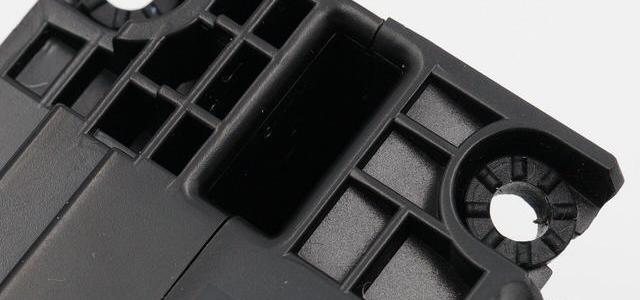

扬声器结构底部特写。

倒相孔特写,螺丝孔位都有缓震橡胶垫。

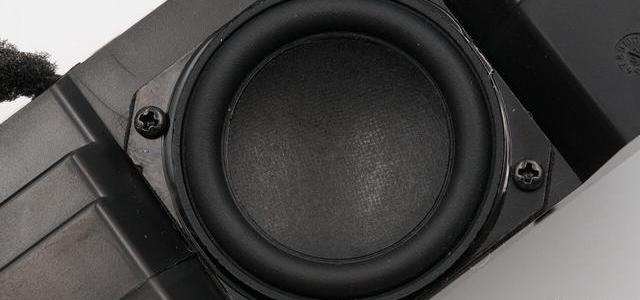

扬声器振膜特写,发声单元由四颗螺丝固定。

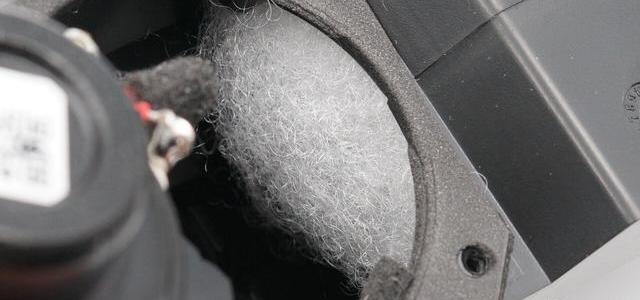

卸下螺丝,音腔内有吸音棉。

扬声器背面T铁上贴有一个二维码标签。

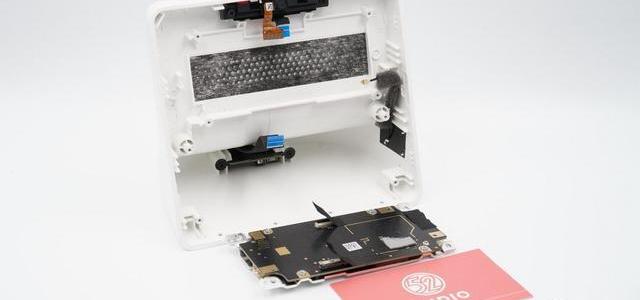

取出扬声器结构后的音箱内部布局。

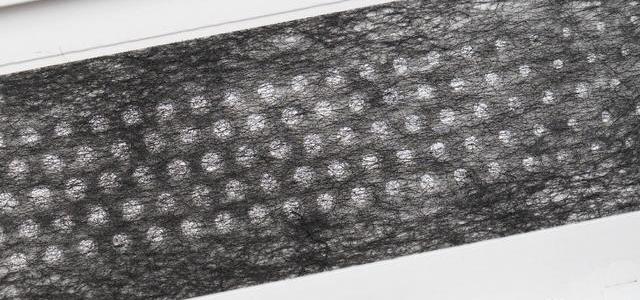

主板处的散热开孔和防尘网。

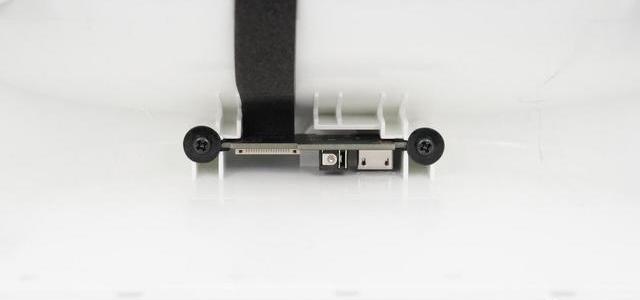

底部的充电小板,通过排线与主板相连。

Gate.io于今日12点开启投票上币第138期—HOGE:据官方公告,Gate.io于5月21日(今日)12:00开启投票上币项目第138期Hoge Finance (HOGE),投票截止时间至2021年5月28日12:00。在本轮投票中,HOGE如获得1000万票,Gate.io将上线HOGE对USDT交易,参与投票的用户均可分享总计约64,727,715 HOGE(30,000美金)空投奖励。[2021/5/21 22:28:52]

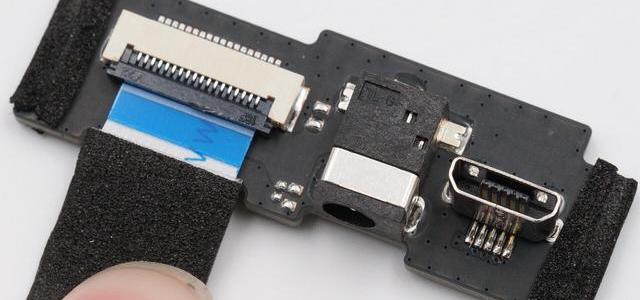

卸下螺丝,取出充电小板,正面从左至右依次是排线插座、DC充电接口、预留的Micro-USB调试接口。

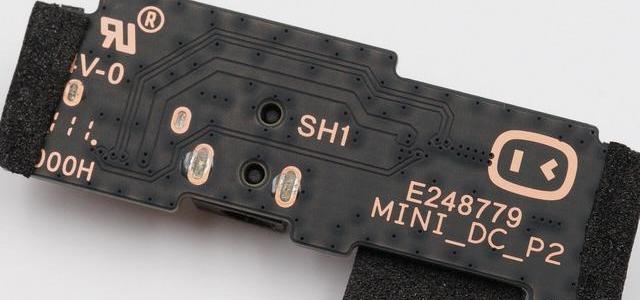

充电小板背面特写,右侧印有小度在家的Logo。

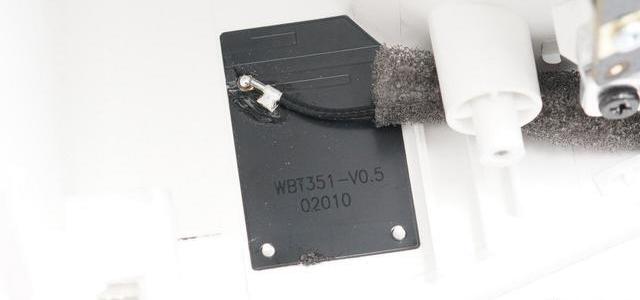

贴片式信号天线位于音箱一侧。

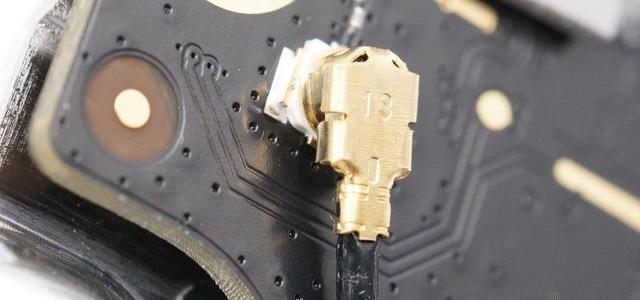

天线与主板连接的同轴插座。

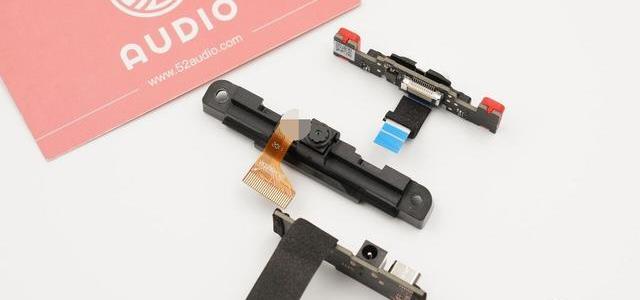

音箱顶部控制区域的模组和摄像头模组。

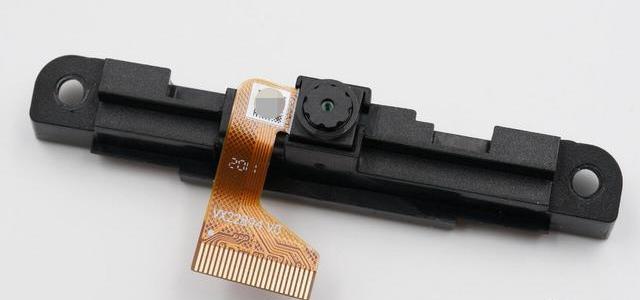

摄像头模组,摄像头通过排线与主板相连。

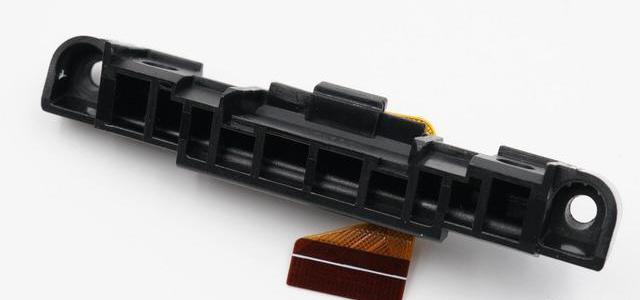

摄像头所在的塑料支架。

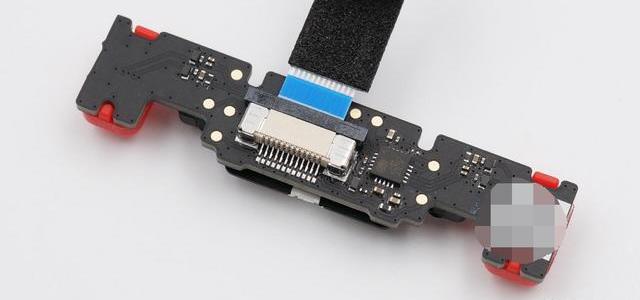

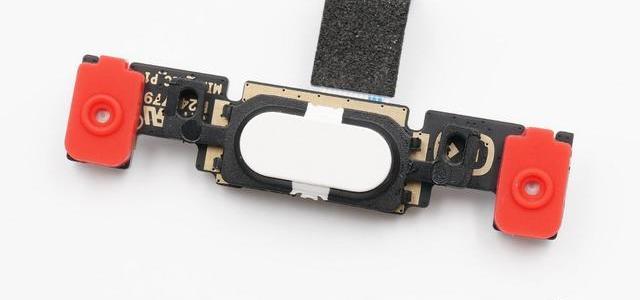

顶部控制按键所在的小板,正面可以看到两侧的麦克风上都有红色的硅胶保护罩。

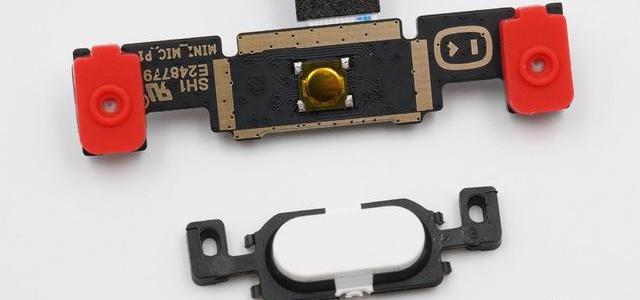

取下微动按键的硅胶保护壳。

创新性收益聚合平台HOGT正在接受多家HECO白帽安全联盟成员审计:据官方消息,创新性收益聚合平台HOGT正在接受多家HECO白帽安全联盟成员审计,预计于5月10日上线。

HECO白帽联盟是由全球知名审计及安全机构联合发起的第三方安全组织,联盟成员将针对HECO项目安全审计、安全监督、安全追踪进行有效协作,共建安全健康的HECO生态链。

HOGT是一个基于 HECO 的跨链DeFi生态服务平台。用户可在HOGT实现收益聚合、借贷、SWAP等一系列DeFi操作,更好的满足用户的DeFi需求。[2021/4/29 21:10:07]

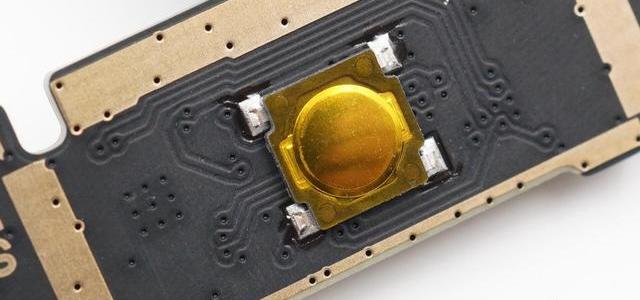

功能按键特写,贴片焊接。

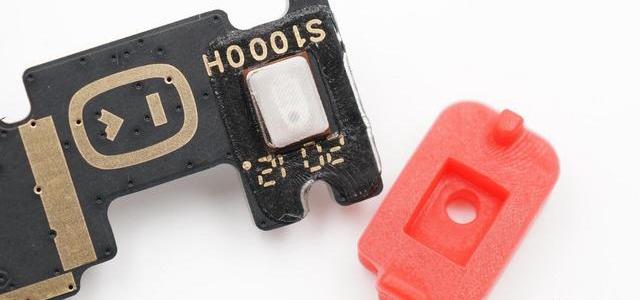

取下麦克风的硅胶保护罩。

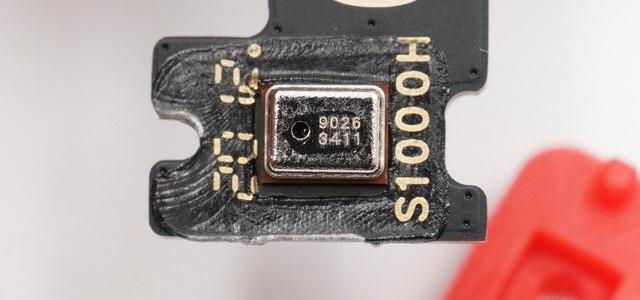

镭雕90263411的MEMS硅麦。

小板背面,一侧贴有二维码信息。

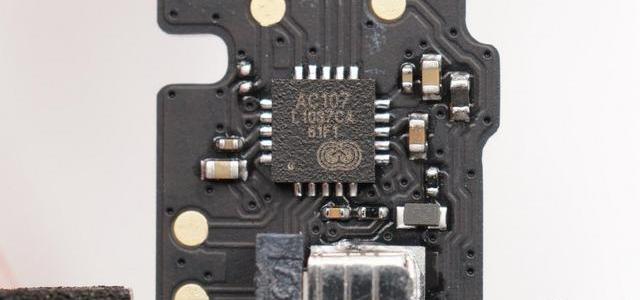

X-Powers芯智汇AC107是具有I2S/TDM输出转换的高度集成的2通道ADC。它专为语音捕获和识别应用平台中的多麦克风阵列而设计,支持的采样率:8kHz96kHz。

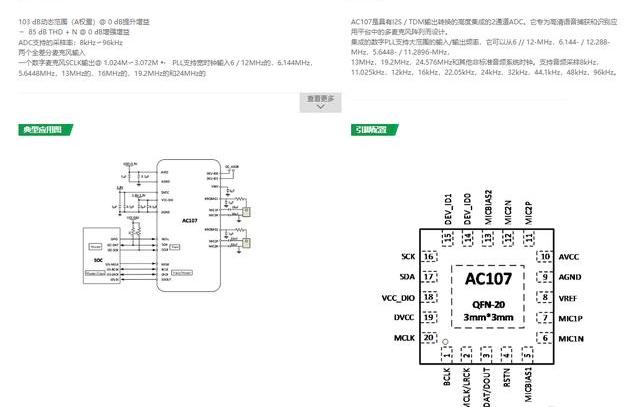

X-Powers芯智汇AC107资料图。

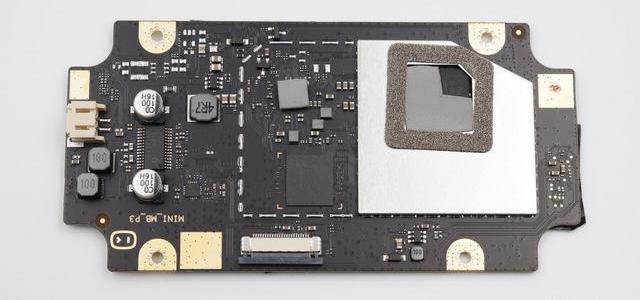

最后来看一下音箱的主板电路,主板通过四颗螺丝固定在一块金属散热板上,电路主要集中在另一侧。

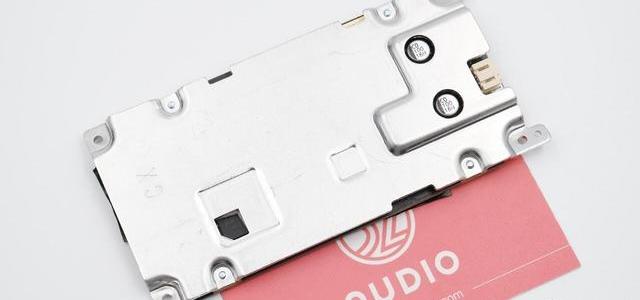

主板结构正面特写,左侧主控芯片凹槽对应音箱盖板内侧的导热贴,金属散热板右侧还对应电容和芯片做了开孔和冲压凹陷设计。

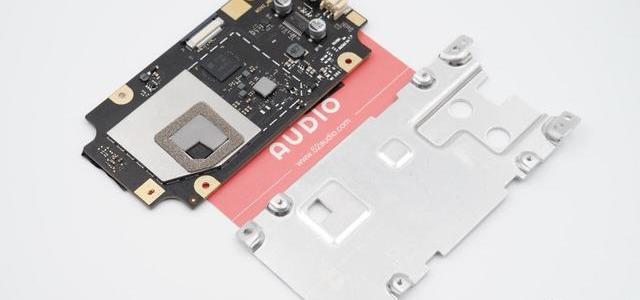

卸下螺丝,取下金属散热盖板。

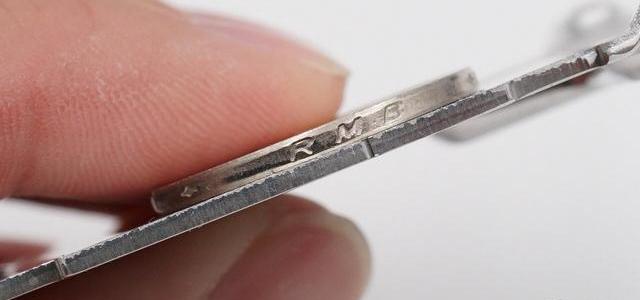

铝合金散热板与一元硬币厚度相当。

音箱主板电路特写,右侧有一面积较大的金属屏蔽罩。

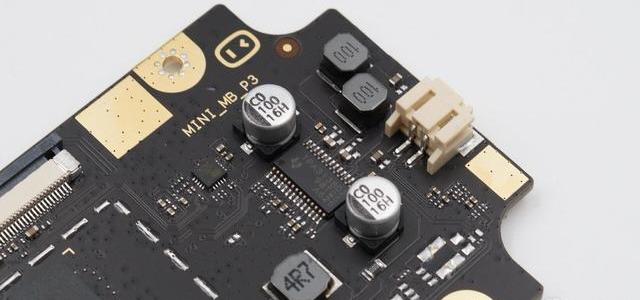

主板左半部分是音箱的功放电路。

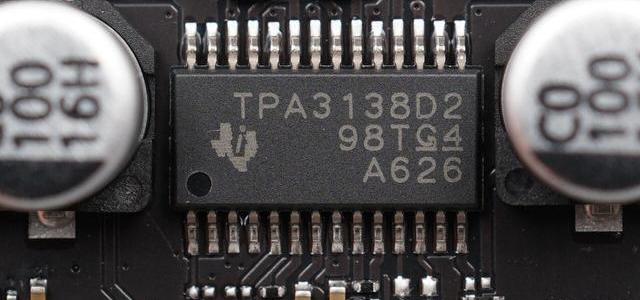

TI德州仪器的TPA3138D2,D类立体声音频放大器,支持无电感器运行,支持3.5V至14.4V宽电压工作范围,1SPW模式下空闲电流仅为20mA,适用于便携式应用,这款产品采用单声道输出。

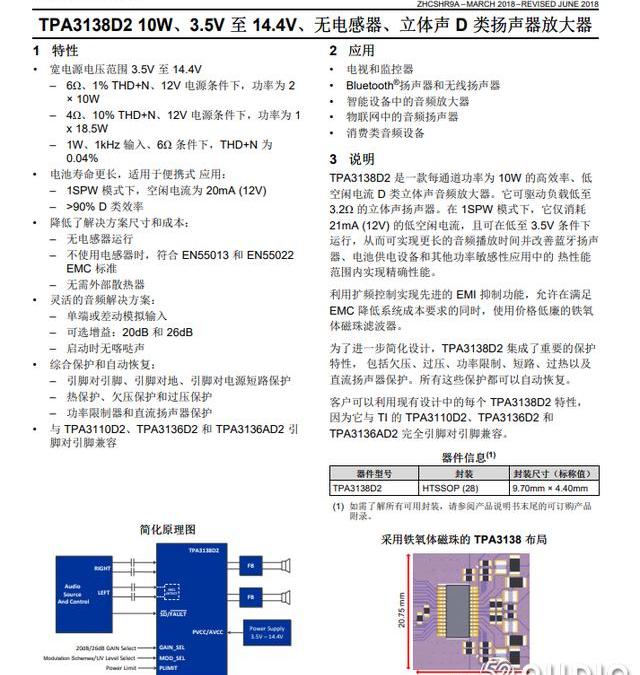

TI德州仪器TPA3138D2详细资料。

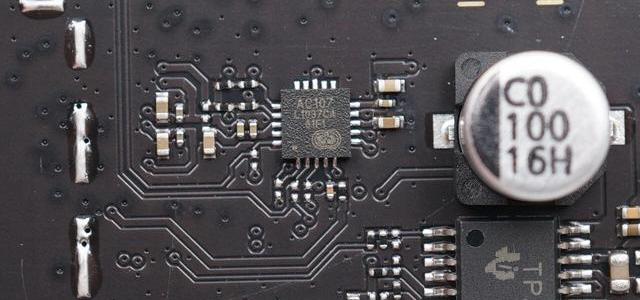

主板上还有一颗芯智汇的AC107ADC转换器。

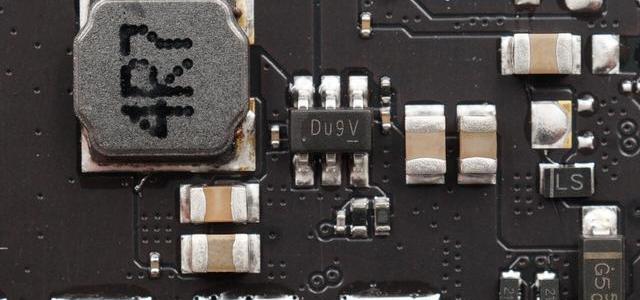

钰泰ETA8113同步整流降压IC,18V输入,输出电流最大3A,用于输入降压为其他设备供电。

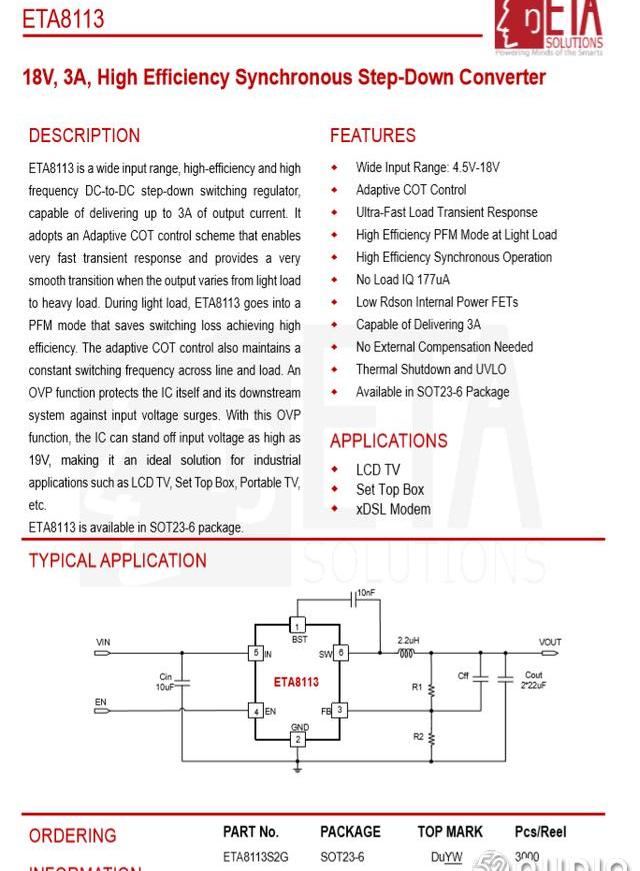

钰泰ETA8113详细资料。

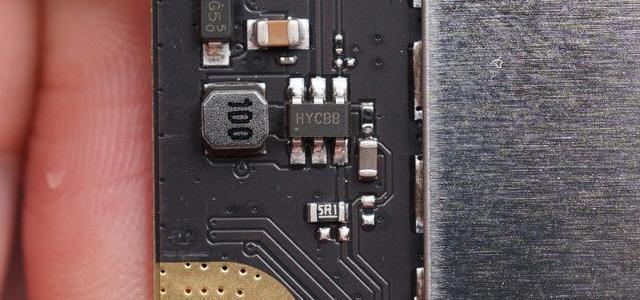

矽力杰SY7200A,LED背光驱动IC,升压用于屏幕背光驱动及亮度调节,位于金属屏蔽罩附近。

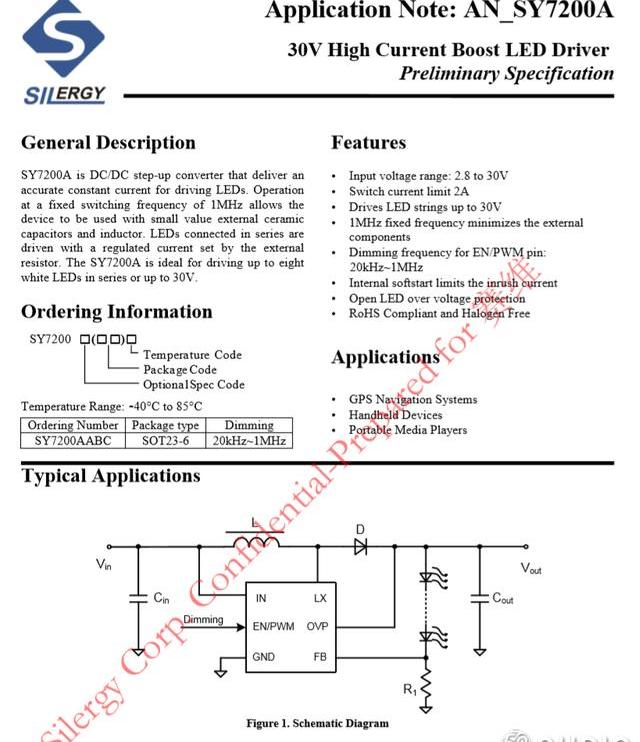

矽力杰SY7200A详细资料。

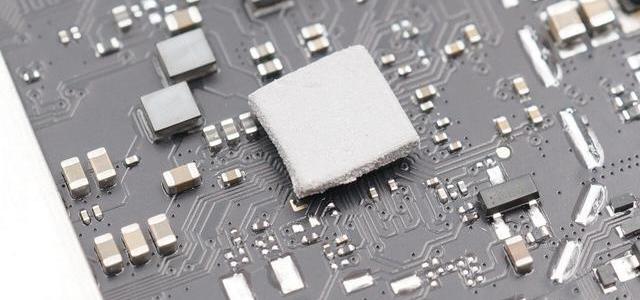

主板上PMIC上有导热贴。

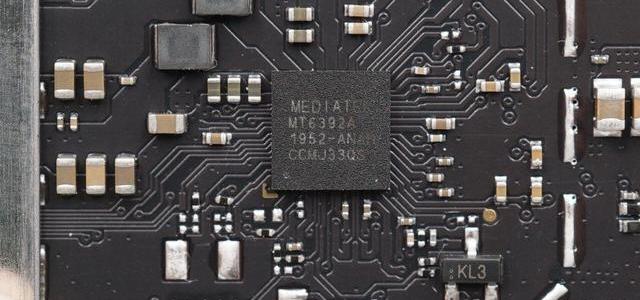

取下导热贴,是来自MTK联发科的MT6392A电源管理芯片,与MTK处理器为套片,为SoC和RAM、EMMC芯片供电。

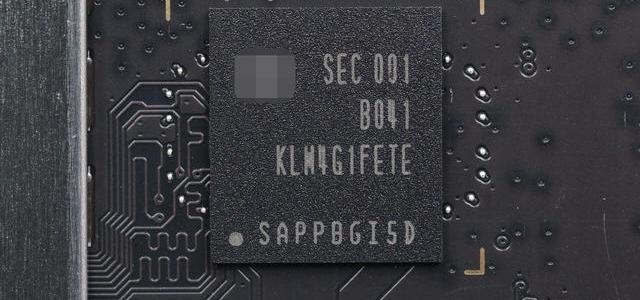

电源管理芯片附近的Samsung三星KLM4G1FETE-B041、eMMC5.1、4GB闪存,用于存储固件和安装应用程序。

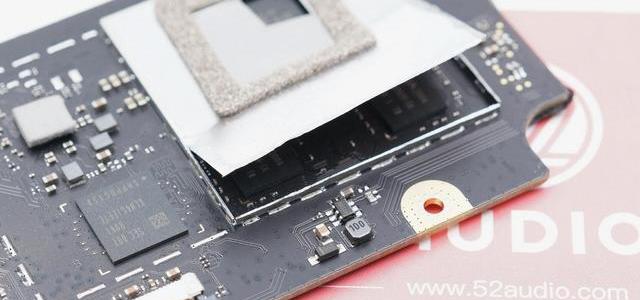

下面拆开主板上的金属屏蔽罩,看看里面有什么IC。

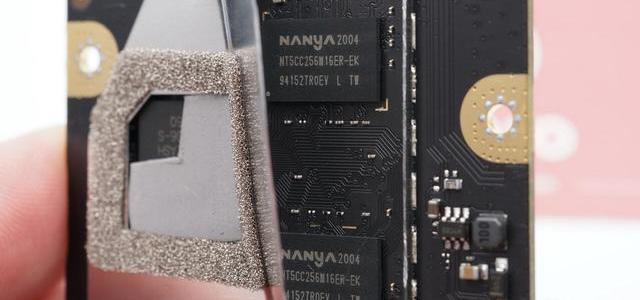

两颗Nanya南亚NT5CC256M16ER-EKDDR3LSDRAM4Gbit内存芯片,共有两颗,组成1GB内存容量。

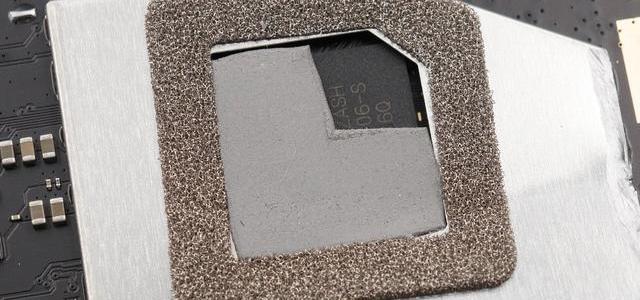

主控芯片是裸露在外的,上面有导热贴,屏蔽罩上有一圈金属化导电海绵,最外侧的金属盖板上还有一块导热贴。

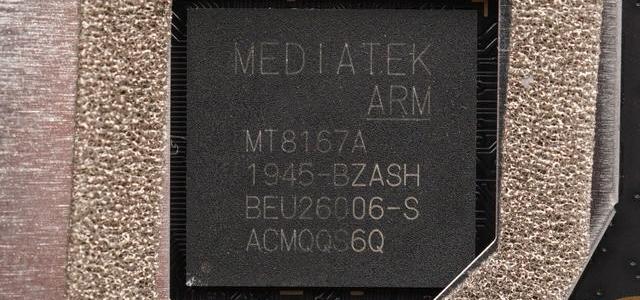

主控芯片为MTK联发科MT8167A,是一个高度集成的移动计算平台,内置四核Cortex-A35核心,支持DDR3/LPDDR3DDR4内存,集成PowerVRGE8300,最大输出分辨率为1920×1200,内置WLAN和蓝牙两种无线连接模块,WiFi支持2.4G和5G,最大支持8MP摄像头,可进行1280×720@30FPS录制。

其图形通过3D图形加速增强,还包括多标准视频加速器和高级音频子系统,以提供先进的多媒体应用和服务,如流式音频和视频,多种解码器和编码器,如HEVC,H.264和MPEG4.音频支持包括和弦铃声和高级音频功能,如回声消除,免提扬声器操作和噪音消除。

据我爱音频网拆解了解到,Huawei华为、baidu百度、JD京东、Mi小米、TmallGenie天猫精灵、Tencent腾讯、Honor荣耀、Mobvoi出门问问、GGMM古古美美等品牌均有大量采用MTK联发科解决方案。

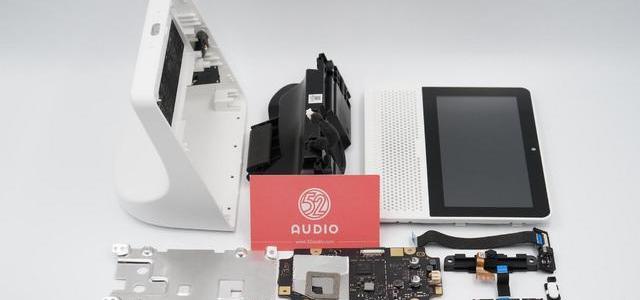

拆解全家福。

我爱音频网总结

小度在家智能屏Air的外观设计延续了智能屏系列的特点,正面是屏幕+扬声器,背面采用一体外壳。因为是入门级的产品,外观上没有智能屏X8精致,不过两者都是比较简洁的风格。

小度在家智能屏Air采用了一块5.45英寸的触摸屏,支持多点触控,分辨率为960*480;扬声器为一个3W的全频扬声器,音腔有低音倒相孔设计,增强低音效果;音箱顶部有两个麦克风用于拾音。

小度在家智能屏Air主控芯片为MTK联发科MT8167A,内置WLAN和蓝牙两种无线连接模块,支持2.4GWiFi和蓝牙网关,用于联网和控制智能家居;内置1GB+4GB内存,可以保证日常运行的流畅性。

综合来看,小度在家智能屏Air与智能屏X8相比,主要是在屏幕尺寸、内存、麦克风数量、WiFi频段、音频放大器和内存的供应商等方面进行了区分,对于实际使用的影响主要还是体现在屏幕大小上,是一款不错的入门级带屏智能音箱。
