简介

Tinyram是一个简单的RISC随机存取机器，具有字节寻址的random-accessmemory和inputtapes。TinyRAM有两个变体：一个遵循哈佛架构，一个遵循冯诺依曼架构(本文我们主要讨论冯诺依曼架构)。

简明计算完整性和隐私研究项目构建了证明TinyRAM程序正确执行的机制，而TinyRAM的设计是为了在这种情况下提高效率。它在“拥有足够表达能力”和“足够简约”这两个对立面之间取得平衡：

?当从高级编程语?编译时，有足够的表达能力来支持简短高效的汇编代码。

?小指令集，指令通过运算电路简单验证，利用SCIPR的算法和密码机制实现高效验证。

本文对于tinyram不再进行重复介绍，会对上一篇文章进行补充，然后重点是指令介绍和电路约束介绍。tinyram基础介绍可以参考我们团队上一篇文章：TinyRam介绍

Tinyram指令集

Tinyram总共有29个指令，每条指令都由一个操作码和最多三个操作数组成。一个操作数可以是一个寄存器的名称。除非特别说明，否则指令不会单独修改flag。每条指令默认将pc增加i(i%2^W),对于vnTinyram来说i=2W/8。

一般来说，第一个操作数是指令计算的目标寄存器，其他的操作数指定指令需要的参数，最后，所有指令都需要机器的一个周期来执行。

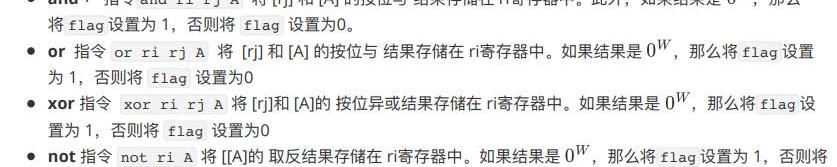

位操作

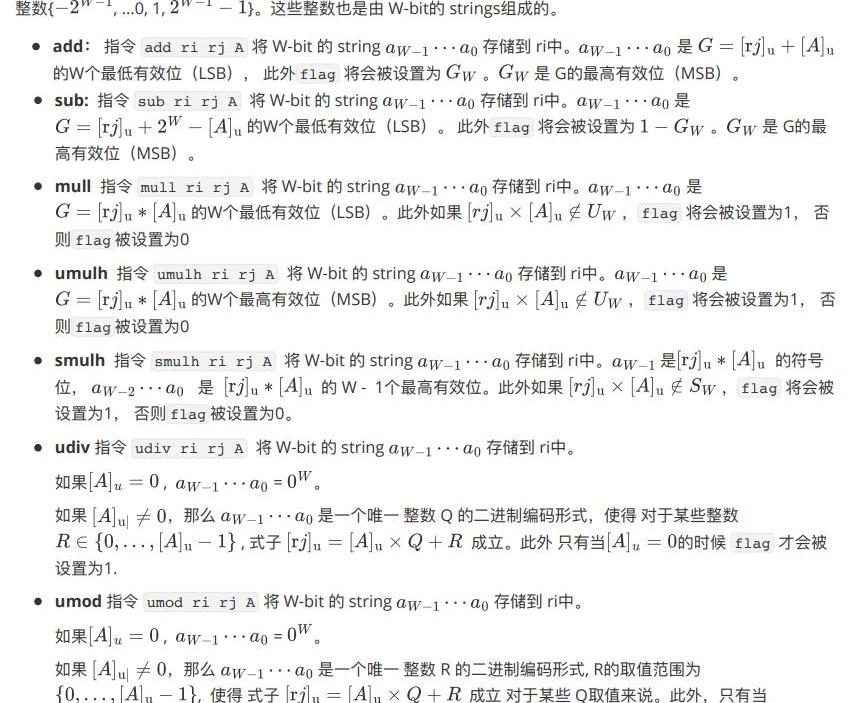

整数操作

这些是各种无符号和有符号的整数操作。在每种情况下，如果发生算术溢出或错误，flag被设置为1，否则被设置为0。

shift操作

?shl指令shlrirjA将左移位ubit得到的W位string存储在ri寄存器中。移位后的空白位置被填充为0。此外flag被设置为的最高有效位。

?shr指令shrrirjA将右移位ubit得到的W位string存储在ri寄存器中。移位后的空白位置被填充为0。此外flag被设置为的最低有效位。

Justin Sun已存入1.76亿枚DAI，预计每年可获得8782枚ETH和1410万枚DAI:金色财经报道，据Scopescan数据监测，Justin Sun现在已使用231116枚wstETH铸造1.76枚枚DAI，并享受MakerDAO上8%的DSR，贡献了15%的TVL。通过这一策略，Justin将获得：1.每年8782枚ETH（1630万美元）和1410万枚DAI；2.每天24枚ETH和3.86万枚DAI。[2023/8/11 16:20:16]

比较操作

比较操作中的指令每一个都不会修改任何寄存器；比较的结果存储在flag中。

move操作

?mov指令movriA将存储到ri寄存器中。

?cmov指令cmovriA如果flag=1，将存储到ri寄存器中。否则ri寄存器的值不会改变。

Jump操作

这些jump和条件jump指令都不会修改寄存器和flag但是会修改pc。

?jmp指令jmpA将存储到pc中。

?cjmp指令cjmpA在flag=1的条件下将存储到pc中，否则pc自增1。

?cnjmp指令cnjmpA在flag=0的条件下将存储到pc中，否则pc自增1。

Memory操作

这些是简单的memoryload和store操作，其中memory的地址由立即数或寄存器的内容确定。这些是tinyram中唯一的寻址方式。。

输入操作

该指令是唯一一个访问两个tapes中的任意一个的指令。第0个tape用于primary输入，第1个tape用户auxiliary输入。

委内瑞拉封锁超75个因加密货币相关活动的账户:金色财经报道，根据委内瑞拉法律公司Legalrocks的数据，自2021年底以来，超过75个账户被委内瑞拉私人银行封锁，原因是为加密货币到法币以及法币到加密货币的转换提供便利。同样，通过未经Sunacrip（国家加密货币资产监管局）授权的加密货币交易所进行的交易，也可能被金融当局认为是可疑的，并有理由进行调查。[2022/12/28 22:12:21]

输出操作

该指令表示程序已经完成了计算，因此不能再允许其他操作。

指令集约束

Tinyram采用R1CS约束形式进行电路约束，具体形式如下：

一个R1CS约束，可以有a，b,c三个linear_combination表示，一个R1CS系统中的所有变量的赋值，可以分为两个部分：primaryinput和auxilaryinput。Primary就是我们经常说的“statement”。auxiliary就是“witness”。

一个R1CS约束系统包含多个R1CS约束。每个约束的向量长度是固定的。

Tinyram在libsnark的代码实现中大量使用了一些定制gadgtes来表述vm的约束以及opcode执行和memory的约束。具体代码在gadgetslib1/gadgets/cpu_checkers/tinyram文件夹下。

位操作约束

?and约束公式：

and的R1CS约束将参数1和参数2以及计算结果逐bit位进行乘法计算验证，约束步骤如下：

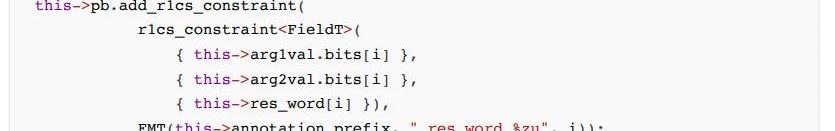

1.计算过程约束，代码如下：

Binance平台过去24小时流出6878.62 BTC:金色财经报道，据 coinglass 数据显示，当前 Binance 平台 BTC 流出量已逐步趋缓，过去 24 小时流出量为 6878.62 BTC，当前 Binance 比特币钱包余额为 522,789.95 BTC，仍是 BTC 余额最多的交易所。当前 Coinbase Pro 比特币钱包余额为 482,690.51 BTC，过去 24 小时流出 1,105.53，位列第二。[2022/12/15 21:46:47]

2.结果编码约束

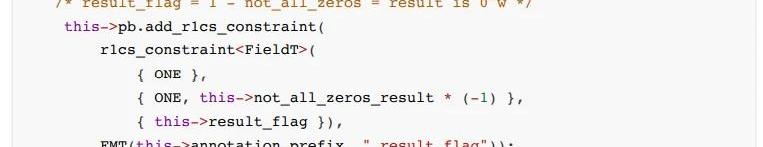

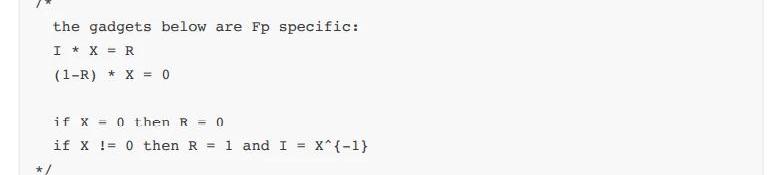

3.计算结果非全0约束

4.flag约束

?or约束公式：

具体约束步骤如下：

1.计算过程约束，代码如下：

2.结果编码约束

3.计算结果非全0约束

4.flag约束

?xor约束公式：

具体约束步骤如下：

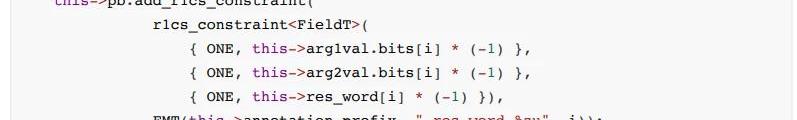

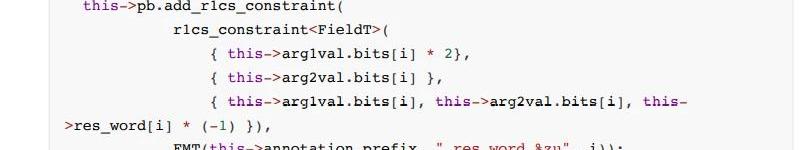

1.计算过程约束，代码如下：

步骤2，3，4同上

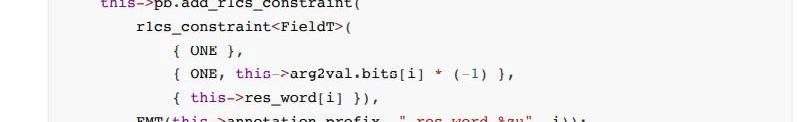

?not约束公式：

Alameda Research、FTX Ventures已投资250多家加密初创公司:金色财经报道，根据Block Research收集的数据，FTX Ventures和Alameda Research已经投资了250多家加密行业初创公司。这些投资涉及多个垂直领域，包括去中心化的金融、交易和web3。

此前报道，包括Alameda Research和FTX US在内的100多家与FTX有关联的企业实体申请破产保护。（the block）[2022/11/12 12:53:53]

具体约束步骤如下：

步骤2，3，4同上

整数操作约束

?add：约束公式：

具体约束步骤如下：

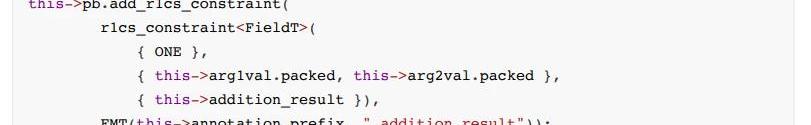

1.计算过程约束，代码如下：

2.解码结果约束和boolean约束

3.编码结果约束

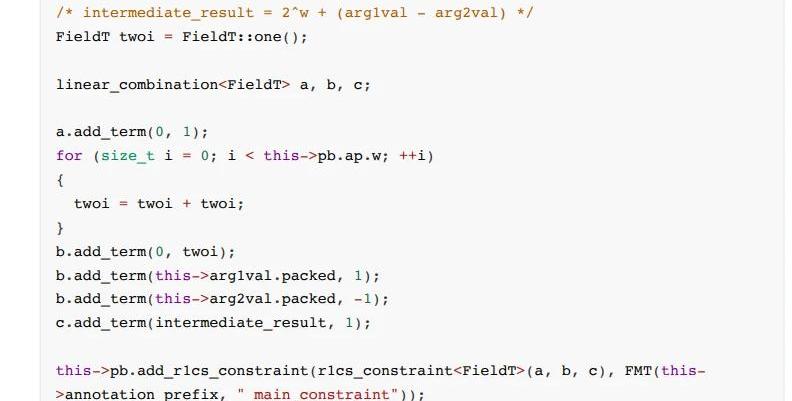

?sub:约束公式：sub约束比add稍微复杂一些，采用了一个中间变量表示a-b的结果，同时为了保证结果计算表示为正整数和符号的形式，给结果加上了2^w。具体约束步骤如下：

1.计算过程约束

2.解码结果约束和boolean约束

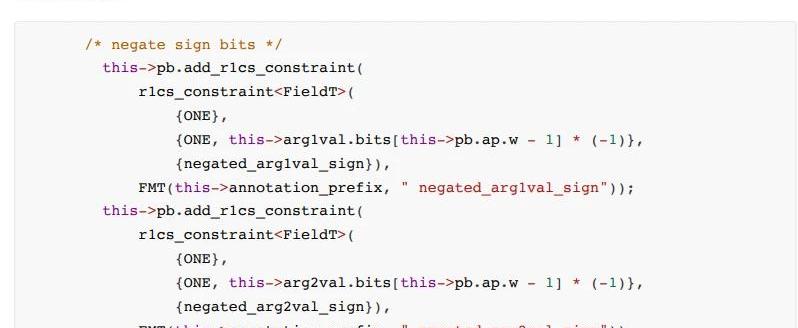

3.符号位约束

?mull、umulh、smulh约束公式：

加密交易平台Zipmex将重启Z Wallet中部分代币提款:8月2日消息，加密交易平台Zipmex宣布从8月2日开始将部分未受影响的代币从ZWallet释放到用户的交易钱包中，将于8月2日将SOL从ZWallet中释放，8月4日开放ZWallet中的XRP提款，8月9日开放ADA提款。

关于公司解决方案，Zipmex表示，正在努力从BabelFinance收回资产，也在进行寻求融资，并与两名投资者签署了协议备忘录（MOU），同时一位Zipmex原有投资方对Zipmex代币ZMT进行了额外投资。此前，Zipmex在Facebook上发表声明称目前对Babel的敞口为4800万美元，另外还有500万美元对Celsius的敞口。[2022/8/2 2:54:19]

mull相关的约束都涉及以下几个步骤

1.计算乘法约束

2.计算结果编码约束

3.计算结果flag约束

?udiv、umod约束公式：

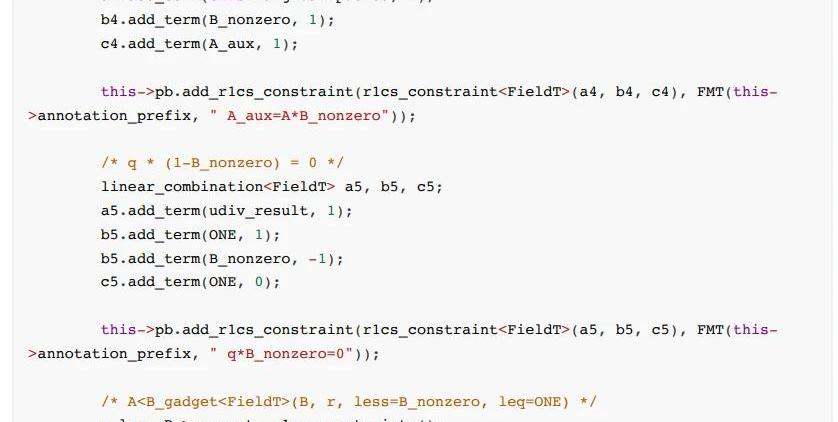

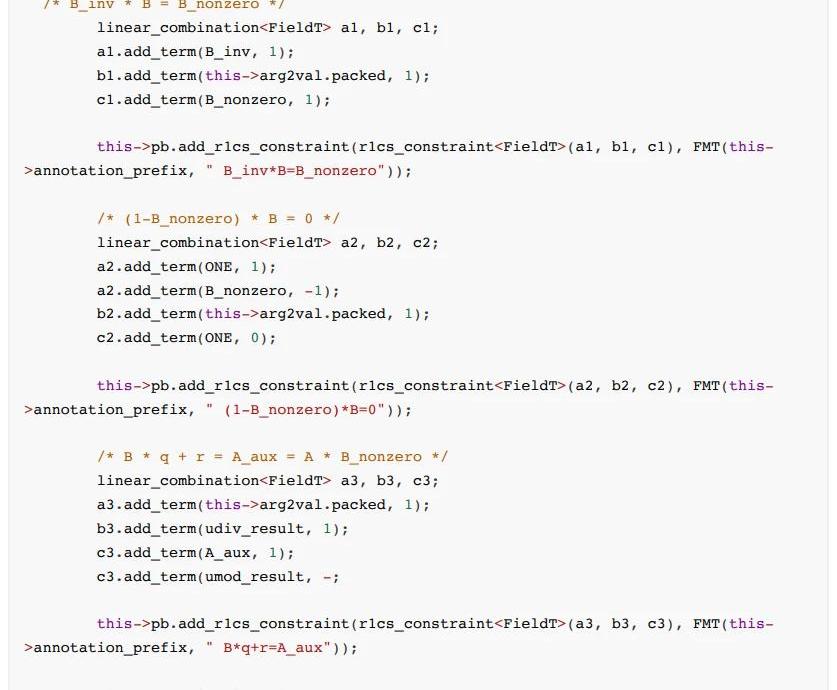

B为除数，q商，r为余数。余数与需要满足不能超过除数的条件。具体约束代码如下：

shift操作约束

?shl、shr约束公式

比较操作

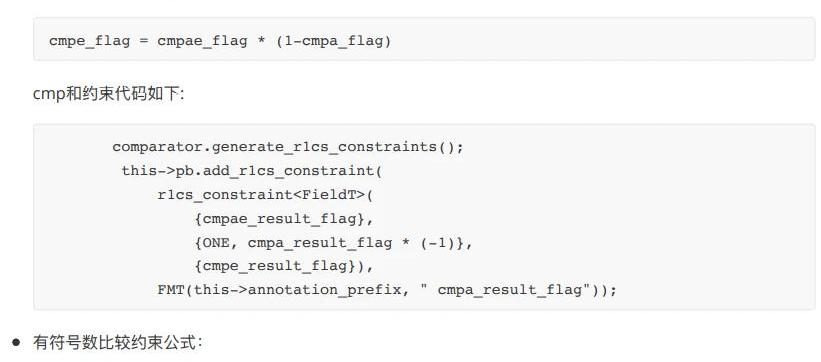

比较操作中的指令每一个都不会修改任何寄存器；比较的结果存储在flag中。比较指令包含cmpe、cmpa、cmpae、cmpg、cmpge。比较指令可以分为两类，分别为有符号数的比较和无符号数比较，两者约束过程核心都利用了libsnark中实现的comparison_gadget。

其他剩余过程跟有符号数比较约束相同

move操作约束

?mov约束公式：

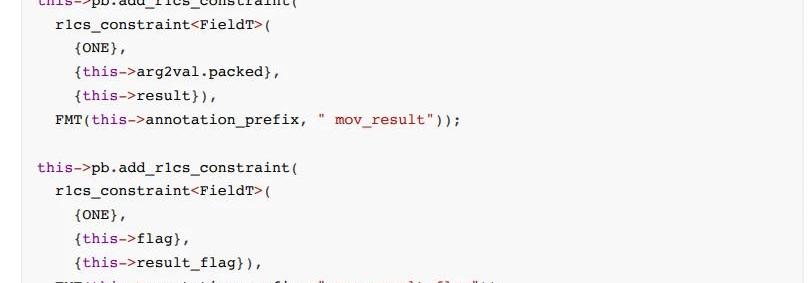

mov的约束比较简单，只需要确保将存储到ri寄存器中，由于mov操作没有修改flag，所以约束需要确保flag的值没有产生变化。约束代码如下：

?cmov约束公式：

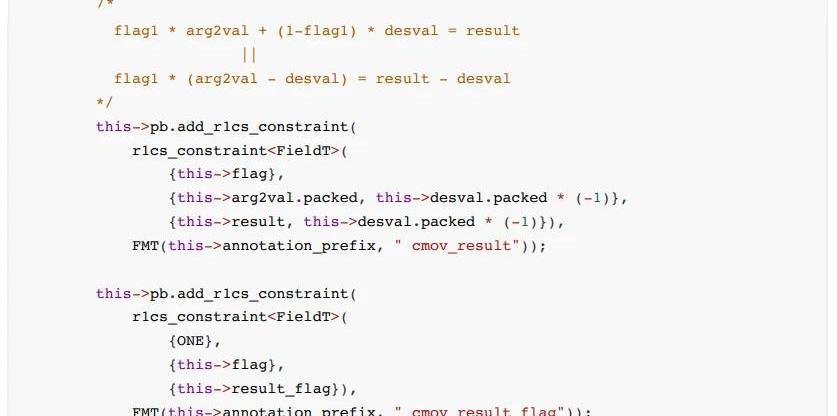

cmov的约束条件比mov复杂一些，主要mov的行为跟flag值的变化有关系，同时cmov不会修改flag，所以约束需要确保flag的值没有变化，cmov的代码如下：

Jump操作约束

这些jump和条件jump指令都不会修改寄存器和flag但是会修改pc。

?jmp

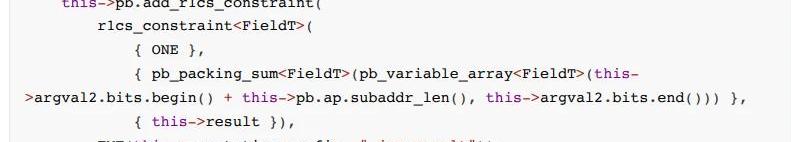

Jmp操作约束pc值与指令执行结果一致，具体约束代码如下：

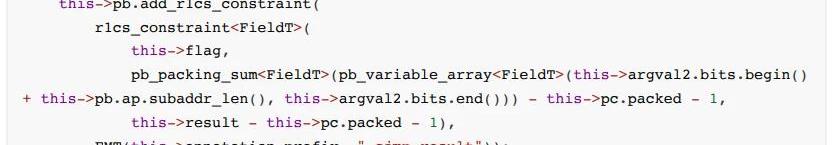

?cjmp

cjmp根据flag条件进行跳转，flag=1进行跳转，否则pc自增1

约束公式如下：

约束代码如下：

?cnjmp

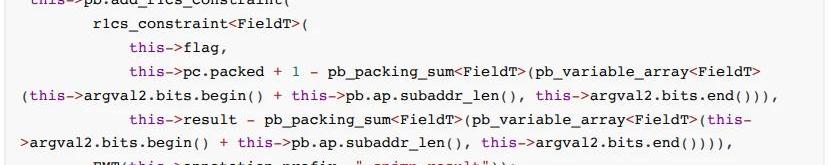

cnjmp根据flag条件进行跳转，flag=0进行跳转，否则pc自增1

约束公式如下：

约束代码如下：

Memory操作约束

这些是简单的memoryload和store操作，其中memory的地址由立即数或寄存器的内容确定。这些是tinyram中唯一的寻址方式。。

?store.b和store.w

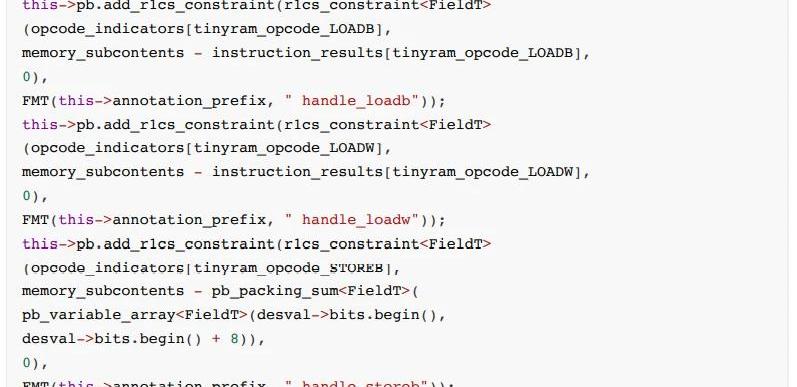

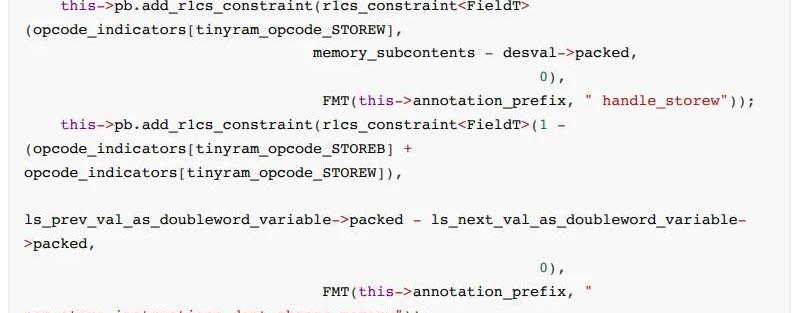

对于store.w取整个arg1val的值，对于store.b操作码只会取arg1val的必要部分，约束代码如下:

?load.b和load.w

这两个指令我们要求从内存中加载的内容被存储在instruction_results中，约束代码如下：

输入操作约束

?read

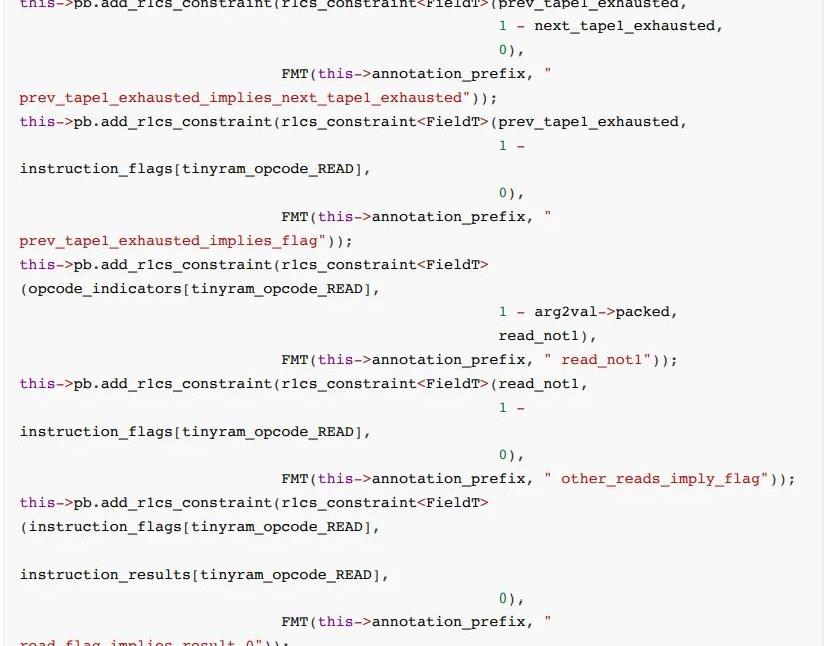

read操作跟tape有关，具体的约束规则是：

1.上一个tape中的内容被读完，没有内容可读，不会读取下一个tape。

2.上一个tape中的内容被读完，没有内容可读，flag被设置为1

3.如果当前执行的指令是read,那么read读取到的内容和tape输入内容一致

4.从tape1以外的地方读取内容，flag被设置为1

5.result为不为0，意味着flag为0

约束代码：

输出操作约束

该指令表示程序已经完成了计算，因此不能再允许其他操作

?answer

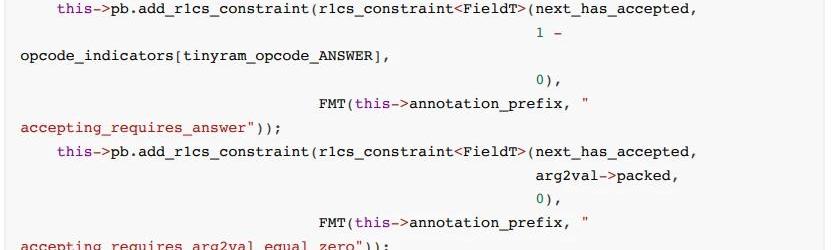

当程序的输出值被接受，has_accepted会被设置为1，程序返回值能够被正常接受意味着当前的指令为answner以及arg2value为0。

约束代码如下：

其他

当然除了上述提到的一些指令相关的约束外，tinyram还有一些pc一致性、参数编解码、内存检查等各种约束。这些约束通过R1CS系统组合起来构成一个完成的tinyram约束系统。所以这也是R1CS形式的tinyram生成约束数量较多的根本原因。

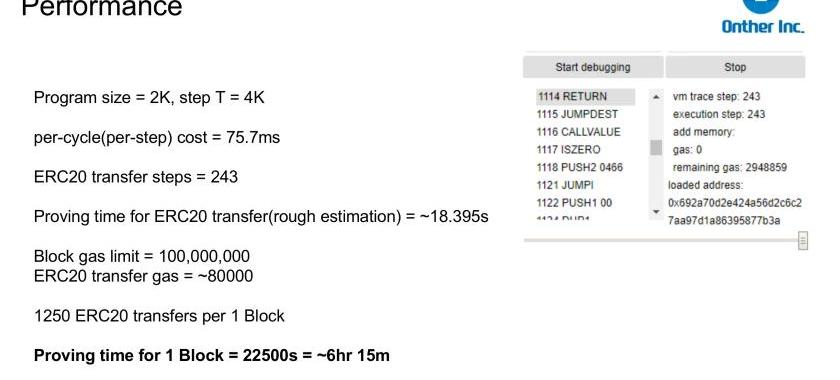

这里引用一个tinyram介绍ppt的图片，展示一个ERC20transfer用tinyram生成证明需要的时间消耗。

从上图的例子可以得出结论：使用vnTinyram+zk-SNARKs验证所有EVM操作是不可能的，只适合验证少量的指令的计算验证，可以使用vnTinyram验证EVM的部分计算类型的opcode。
